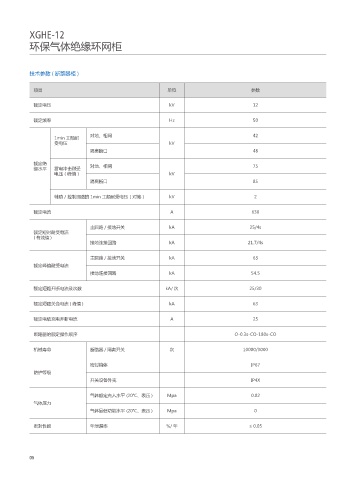

XGHE-12
环保气体绝缘环网柜

技术参数 ( 断路器柜 )

项目 单位 参数

额定电压 kV 12

额定频率 Hz 50

1min 工频耐 对地、相间 42
受电压 kV
隔离断口 48
额定绝 对地、相间 75
缘水平 雷电冲击耐受
电压（峰值） kV
隔离断口 85

辅助／控制回路的 1min 工频耐受电压（对地） kV 2

额定电流 A 630

主回路 / 接地开关 kA 25/4s
额定短时耐受电流
( 有效值 )
接地连接回路 kA 21.7/4s

主回路 / 接地开关 kA 63
额定峰值耐受电流
接地连接回路 kA 54.5

额定短路开断电流及次数 kA/ 次 25/30

额定短路关合电流 ( 峰值 ) kA 63

额定电缆充电开断电流 A 25

断路器的额定操作顺序 O-0.3s-CO-180s-CO

机械寿命 断路器 / 隔离开关 次 10000/3000

密封箱体 IP67
防护等级
开关设备外壳 IP4X

气体额定充入水平 (20℃、表压 ) Mpa 0.02
气体压力
气体最低功能水平 (20℃、表压 ) Mpa 0

密封性能 年泄漏率 %/ 年 ≤ 0.05
