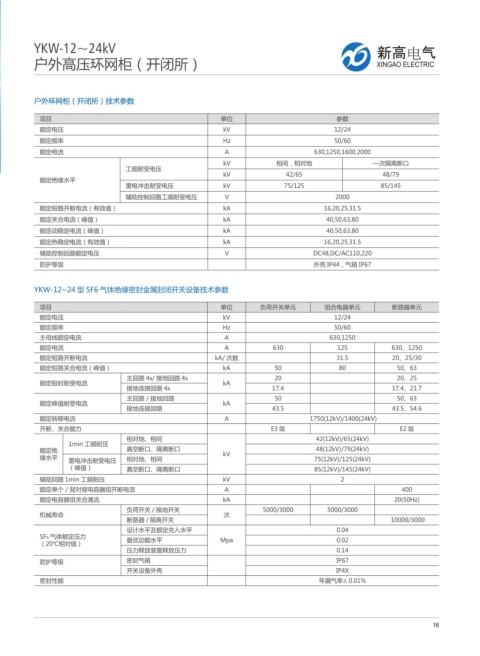

YKW-12~24kV ྍۚ׈గ
户外高压环网柜（开闭所） XINGAO ELECTRIC

户外环网柜（开闭所）技术参数
户外环网柜（开闭所）技术参数
项目 单位 参数
额定电压 kV 12/24
额定频率 Hz 50/60
额定电流 A 630,1250,1600,2000
kV 相间，相对地 —次隔离断口
工频耐受电压
kV 42/65 48/79
额定绝缘水平
雷电冲击耐受电压 kV 75/125 85/145
辅助控制回路工频耐受电压 V 2000
额定短路开断电流（有效值） kA 16,20,25,31.5
额定关合电流（峰值） kA 40,50,63,80
额定动稳定电流（峰值） kA 40,50,63,80
额定热稳定电流（有效值） kA 16,20,25,31.5
辅助控制回路额定电压 V DC48,DC/AC110,220
防护等级 外壳 IP44，气箱 IP67

YKW-12~24 型 SF6 气体绝缘密封金属封闭开关设备技术参数

项目 单位 负荷开关单元 组合电器单元 断路器单元
额定电压 kV 12/24
额定频率 Hz 50/60
主母线额定电流 A 630,1250
额定电流 A 630 125 630、1250
额定短路开断电流 kA/ 次数 31.5 20、25/30
额定短路关合电流（峰值） kA 50 80 50、63
主回路 4s/ 接地回路 4s 20 20、25
额定短时耐受电流 kA
接地连接回路 4s 17.4 17.4、21.7
主回路／接地回路 50 50、63
额定峰值耐受电流 kA
接地连接回路 43.5 43.5、54.6
额定转移电流 A 1750(12kV)/1400(24kV)
开断、关合能力 E3 级 E2 级
相对地、相间 42(12kV)/65(24kV)
1min 工频耐压
额定绝 真空断口、隔离断口 48(12kV)/79(24kV)
缘水平 雷电冲击耐受电压 相对地、相间 kV 75(12kV)/125(24kV)
（峰值） 真空断口、隔离断口 85(12kV)/145(24kV)
辅助回路 1min 工频耐压 kV 2
额定单个／背对背电容器组开断电流 A 400
额定电容器组关合涌流 kA 20(50Hz)
负荷开关 / 接地开关 5000/3000 5000/3000
机械寿命 次
断路器 / 隔离开关 10000/3000
设计水平及额定充入水平 0.04
SF6 气体额定压力 最低功能水平 Mpa 0.02
（20℃相对值）
压力释放装置释放压力 0.14
防护等级 密封气箱 IP67
开关设备外壳 IP4X
密封性能 年漏气率≤ 0.01%

16
