Page 19 - 安徽新高电气有限公司

XGHS6-12(C ， V ， F.R) ྍۚ׈గ
气体绝缘金属封闭开关设备 XINGAO ELECTRIC

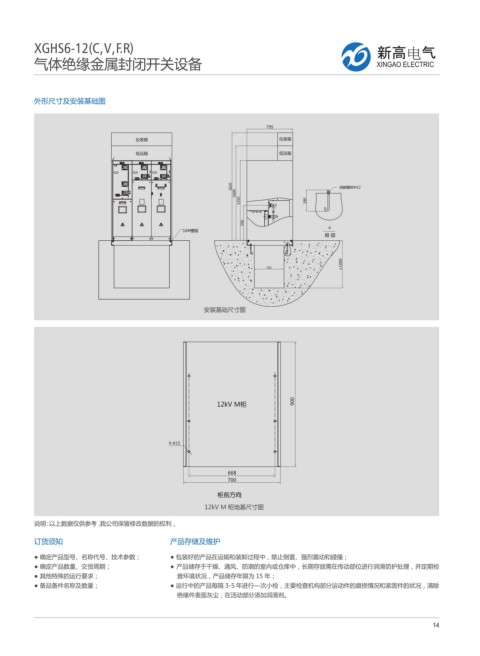

外形尺寸及安装基础图

安装基础尺寸图

12kV M 柜地基尺寸图

说明：以上数据仅供参考，我公司保留修改数据的权利，
订货须知 产品存储及维护

● 确定产品型号、名称代号、技术参数； ● 包装好的产品在运输和装卸过程中，禁止倒置、强烈震动和碰撞；
● 确定产品数量、交货周期； ● 产品储存于干燥、通风、防潮的室内或仓库中，长期存放需在传动部位进行润滑防护处理，并定期检
● 其他特殊的运行要求； 查环境状况，产品储存年限为 15 年；
● 备品备件名称及数量； ● 运行中的产品每隔 3-5 年进行—次小检，主要检查机构部分运动件的磨损情况和紧固件的状况，清除
绝缘件表面灰尘，在活动部分添加润滑剂。

14
