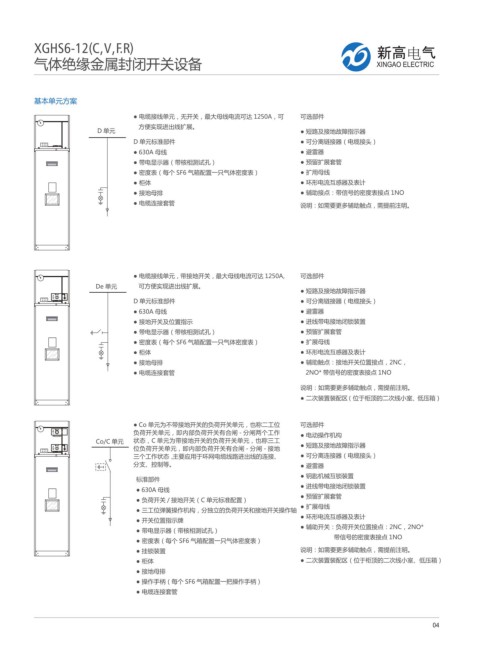

XGHS6-12(C ， V ， F.R) ྍۚ׈గ
气体绝缘金属封闭开关设备 XINGAO ELECTRIC

基本单元方案

● 电缆接线单元，无开关，最大母线电流可达 1250A，可 可选部件
方便实现进出线扩展。
D 单元 ● 短路及接地故障指示器
D 单元标淮部件 ● 可分离链接器（电缆接头）
● 630A 母线 ● 避雷器
● 带电显示器（带核相测试孔） ● 预留扩展套管
● 密度表（每个 SF6 气箱配置一只气体密度表） ● 扩用母线
● 柜体 ● 环形电流互感器及表计
● 接地母排 ● 辅助接点：带信号的密度表接点 1NO
● 电缆连接套管 说明：如需要更多辅助触点，需提前注明。

● 电缆接线单元，带接地开关，最大母线电流可达 1250A, 可选部件
De 单元 可方便实现进出线扩展。
● 短路及接地故障指示器
D 单元标淮部件 ● 可分离链接器（电缆接头）
● 630A 母线 ● 避雷器
● 接地开关及位置指示 ● 进线带电接地闭锁装置
● 带电显示器（带核相测试孔） ● 预留扩展套管
● 密度表（每个 SF6 气箱配置一只气体密度表） ● 扩展母线
● 柜体 ● 环形电流互感器及表计
● 接地母排 ● 辅助触点：接地开关位置接点，2NC，
● 电缆连接套管 2NO* 带信号的密度表接点 1NO
说明：如需要更多辅助触点，需提前注明。
● 二次装置装配区（位于柜顶的二次线小室、低压箱）

● Co 单元为不带接地开关的负荷开关单元，也称二工位 可选部件
负荷开关单元，即内部负荷开关有合闸 - 分闸两个工作 ● 电动操作机构
Co/C 单元 状态，C 单元为带接地开关的负荷开关单元，也称三工
位负荷开关单元，即内部负荷开关有合闸 - 分闸 - 接地 ● 短路及接地故障指示器
三个工作状态，主要应用于环网电缆线路进出线的连接、 ● 可分离连接器（电缆接头）
分支、控制等。 ● 避雷器
● 钥匙机械互锁装置
标淮部件
● 630A 母线 ● 进线带电接地闭锁装置
● 负荷开关 / 接地开关（C 单元标准配置） ● 预留扩展套管
● 三工位弹簧操作机构，分独立的负荷开关和接地开关操作轴 ● 扩展母线
● 环形电流互感器及表计
● 开关位置指示牌
● 辅助开关：负荷开关位置接点：2NC，2NO*
● 带电显示器（带核相测试孔）
带信号的密度表接点 1NO
● 密度表（每个 SF6 气箱配置一只气体密度表）
● 挂锁装置 说明：如需要更多辅助触点，需提前注明。
● 柜体 ● 二次装置装配区（位于柜顶的二次线小室、低压箱）
● 接地母排
● 操作手柄（每个 SF6 气箱配置一把操作手柄）
● 电缆连接套管

04
