XGHS6-12(C ， V ， F.R) ྍۚ׈గ
气体绝缘金属封闭开关设备 XINGAO ELECTRIC

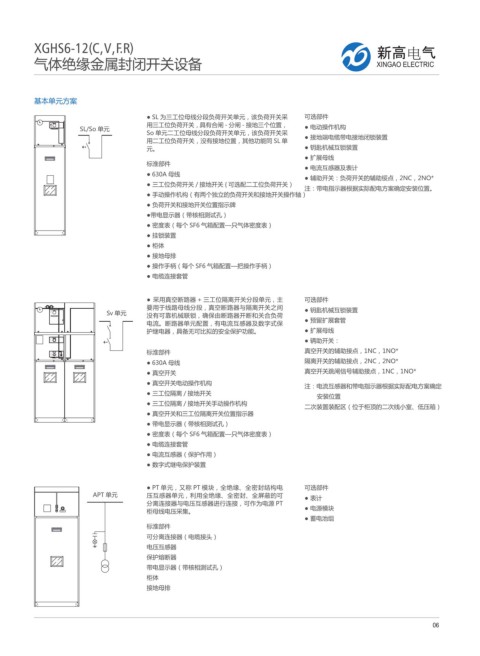

基本单元方案

● SL 为三工位母线分段负荷开关单元，该负荷开关采 可选部件
● 电动操作机构 SL/So 单元 用三工位负荷开关，具有合闸 - 分闸 - 接地三个位置， ● 电动操作机构
So 单元二工位母线分段负荷开关单元，该负荷开关采
● 短路及接地故障指示器 用二工位负荷开关，没有接地位置，其他功能同 SL 单 ● 接地端电缆带电接地闭锁装置
● 可分离链接器（电缆接头） 元。 ● 钥匙机械互锁装置
● 避雷器 ● 扩展母线
● 钥匙机械互锁装置 标淮部件 ● 电流互感器及表计
● 630A 母线
● 预留扩展套管 ● 辅助开关：负荷开关的辅助绥点，2NC，2NO*
● 扩展母线 ● 三工位负荷开关 / 接地开关 { 可选配二工位负荷开关） 注：带电指示器根据实际配电方案确定安装位置。
● 环形电流互感器及表计 ● 手动操作机构（有两个独立的负荷开关和接地开关操作轴）
● 辅助开关： ● 负荷开关和接地开关位置指示牌
负荷开关的辅助接点，2NC、2NO* ●带电显示器（带核相测试孔）
● 密度表（每个 SF6 气箱配置—只气体密度表）
接地开关的辅助接点，2NC、2NO*
● 挂锁装置
熔断器的辅助接点，1NO*
带信号的密度表接点，1NO ● 柜体
● 接地母排
● 操作手柄（每个 SF6 气箱配置—把操作手柄）
● 电缆连接套管

● 采用真空断路器 + 三工位隔离开关分段单元，主 可选部件
要用于线路母线分段，真空断路器与隔离开关之间
Sv 单元 没有可靠机械联锁，确保由断路器开断和关合负荷 ● 钥匙机械互锁装置
电流。断路器单元配置，有电流互感器及数字式保 ● 预留扩展套管
护继电器，具备无可比拟的安全保护功能。 ● 扩展母线
● 辆助开关：
标淮部件 真空开关的辅助接点，1NC，1NO*
● 630A 母线 隔离开关的辅助接点，2NC，2NO*
● 真空开关 真空开关跳闸信号辅助接点，1NC，1NO*
● 真空开关电动操作机构 注：电流互感器和带电指示器根据实际配电方案确定
● 三工位隔离 / 接地开关 安装位置
● 三工位隔离 / 接地开关手动操作机构 二次装置装配区（位于柜顶的二次线小室、低压箱）
● 真空开关和三工位隔离开关位置指示器
● 带电显示器（带核相测试孔）
● 密度表（每个 SF6 气箱配置—只气体密度表）
● 电缆连接套管
● 电流互感器（保护作用）
● 数字式继电保护装置

● PT 单元，又称 PT 模块，全绝缘、全密封结构电 可选部件
APT 单元 压互感器单元，利用全绝缘、全密封、全屏蔽的可 ● 表计
分离连接器与电压互感器进行连接，可作为电源 PT
柜母线电压采集。 ● 电源模块
● 蓄电池组
标淮部件
可分离连接器（电缆接头）
电压互感器
保护熔断器
带电显示器（带核相测试孔）
柜体
接地母排

06
