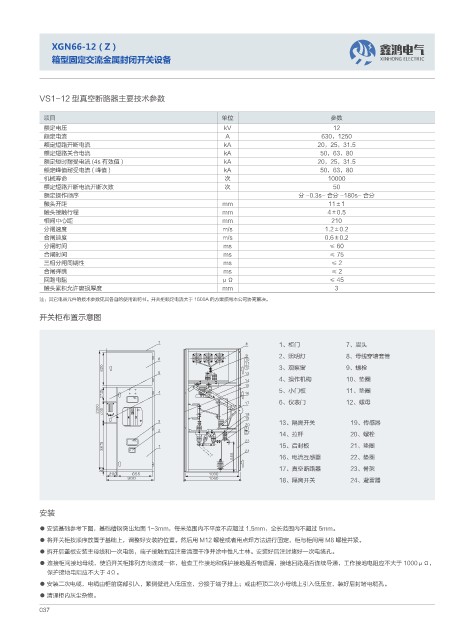

XGN66-12（Z） ᶈޟ׈గ
箱型固定交流金属封闭开关设备 ZKPJQPI"GNGEVTKE

VS1-12 型真空断路器主要技术参数

项目 单位 参数
额定电压 kV 12
额定电流 A 630，1250
额定短路开断电流 kA 20，25，31.5
额定短路关合电流 kA 50，63，80
额定短时耐受电流 (4s 有效值 ) kA 20，25，31.5
额定峰值耐受电流 ( 峰值 ) kA 50，63，80
机械寿命 次 10000
额定短路开断电流开断次数 次 50
额定操作顺序 分 -0.3s- 合分 -180s- 合分
触头开距 mm 11±1
触头接触行程 mm 4±0.5
相间中心距 mm 210
分闸速度 m/s 1.2±0.2
合闸速度 m/s 0.6±0.2
分闸时间 ms ≤ 60
合闸时间 ms ≤ 75
三相分闸同期性 ms ≤2
合闸弹跳 ms ≤2
回路电阻 μΩ ≤ 45
触头累积允许磨损厚度 mm 3
注：其它电器元件的技术参数见其各自的使用说明书。开关柜额定电流大于 1600A 的方案须与本公司协商解决。
开关柜布置示意图

1、柜门 7、眉头
2、照明灯 8、母线穿墙套管

3、观察窗 9、螺栓

4、操作机构 10、垫圈

5、小门板 11、垫圈
6、仪表门 12、螺母

13、隔离开关 19、传感器

14、拉杆 20、螺栓

15、后封板 21、垫圈
16、电流互感器 22、垫圈
17、真空断路器 23、骨架

18、隔离开关 24、避雷器

安装

● 安装基础参考下图，基础槽钢突出地面 1-3mm，每米范围内不平度不应超过 1.5mm，全长范围内不超过 5mm。
● 将开关柜按顺序放置于基础上，调整好安装的位置。然后用 M12 螺栓或者用点焊方法进行固定，柜与柜间用 M8 螺栓并紧。
● 拆开后盖板安装主母线和一次电缆，端子接触面应注意清理干净并涂中性凡士林。安装好后注封堵好一次电缆孔。
● 连接柜间接地母线，使沿开关柜排列方向连成一体，检查工作接地和保护接地是否有遗漏，接地回路是否连续导通，工作接地电阻应不大于 1000μΩ，
保护接地电阻应不大于 4Ω。
● 安装二次电缆，电缆由柜前底部引入，顺侧壁进入低压室，分接于端子排上；或由柜顶二次小母线上引入低压室，装好后封堵电缆孔。
● 清理柜内灰尘杂物。
