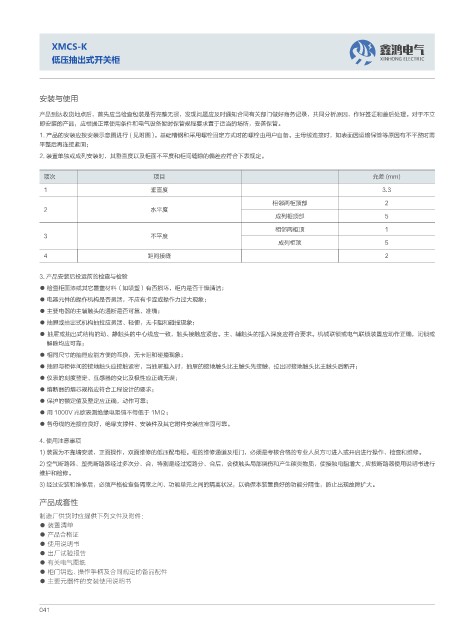

低压抽出式开关柜 ZKPJQPI"GNGEVTKE

安装与使用

产品到达收货地点后，首先应当检查包装是否完整无损，发现问题应及时通知合同有关部门做好商务记录，共同分析原因，作好签证和善后处理。对于不立
即安装的产品，应根据正常使用条件和电气设备暂时保管规程要求置于适当的场所，妥善保管。
1. 产品的安装应按安装示意图进行 ( 见附图 )。基础槽钢和采用螺栓固定方式时的螺栓由用户自备。主母线连接时，如表面因运输保管等原因有不平整时需
平整后再连接紧固；
2. 装置单独或成列安装时，其垂直度以及柜面不平度和柜间缝隙的偏差应符合下表规定。

项次 项目 允差 (mm)
1 垂直度 3.3
相邻两柜顶部 2
2 水平度
成列柜顶部 5
相邻两柜顶 1
3 不平度
成列柜顶 5
4 距间接缝 2

3. 产品安装后投运前的检查与检验
● 检查柜面漆或其它覆盖材料（如喷塑）有否损坏，柜内是否干燥清洁；
● 电器元件的操作机构是否灵活，不应有卡涩或操作力过大现象；
● 主要电器的主辅触头的通断是否可靠、准确；
● 抽屉或抽出式机构抽拉应灵活、轻便，无卡阻和碰撞现象；
● 抽屉或抽出式结构的动、静触头的中心线应一致，触头接触应紧密。主、辅触头的插入深度应符合要求。机械联锁或电气联锁装置应动作正确，闭锁或
解除均应可靠；
● 相同尺寸的抽屉应能方便的互换，无卡阻和碰撞现象；
● 抽屉与柜体间的接地触头应接触紧密，当抽屉推入时，抽屉的接地触头比主触头先接触，拉出时接地触头比主触头后断开；
● 仪表的刻度整定、互感器的变比及极性应正确无误；
● 熔断器的熔芯规格应符合工程设计的要求；
● 保护的额定值及整定应正确，动作可靠；
● 用 1000V 兆欧表测绝缘电阻值不得低于 1MΩ；
● 各母线的连接应良好，绝缘支撑件、安装件及其它附件安装应牢固可靠。
4. 使用注意事项
1) 装置为不靠墙安装，正面操作，双面维修的低压配电柜。柜的维修通道及柜门，必须是考核合格的专业人员方可进入或开启进行操作、检查和维修。
2) 空气断路器、塑壳断路器经过多次分、合，特别是经过短路分、合后，会使触头局部烧伤和产生碳类物质，使接触电阻增大 , 应按断路器使用说明书进行
维护和检修。
3) 经过安装和维修后，必须严格检查各隔室之间、功能单元之间的隔离状况，以确保本装置良好的功能分隔性，防止出现故障扩大。
产品成套性

制造厂供货时应提供下列文件及附件：
● 装置清单
● 产品合格证
● 使用说明书
● 出厂试验报告
● 有关电气图纸
● 柜门钥匙、操作手柄及合同规定的备品配件
● 主要元器件的安装使用说明书
