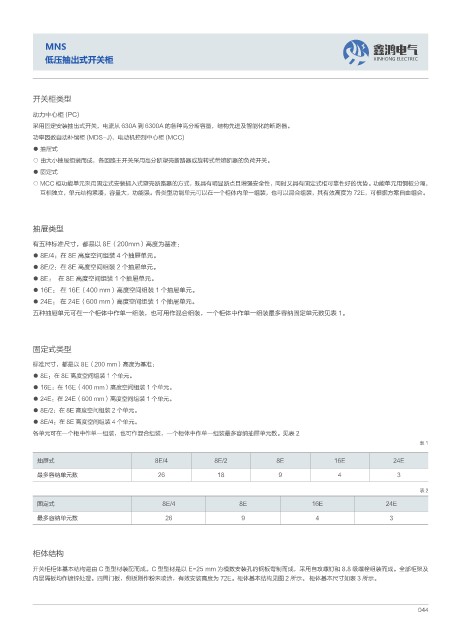

MNS ᶈޟ׈గ
低压抽出式开关柜 ZKPJQPI"GNGEVTKE

开关柜类型

动力中心柜 (PC)
采用固定安装抽出式开关，电流从 630A 到 6300A 的各种高分断容量，结构先进及智能化的断路器。
功率因数自动补偿柜 (MDS-J)，电动机控制中心柜 (MCC)
● 抽屉式
○ 由大小抽屉组装而成，各回路主开关采用高分断塑壳断路器或旋转式带熔断器的负荷开关。
● 固定式
○ MCC 柜功能单元采用固定式安装插入式塑壳断路器的方式，既具有明显断点且增强安全性，同时又具有固定式柜可靠性好的优势。功能单元用钢板分隔，
互相独立，单元结构紧凑，容量大，功能强。各类型功能单元可以在一个柜体内单一组装，也可以混合组装，其有效高度为 72E，可根据方案自由组合。

抽屉类型

有五种标准尺寸，都是以 8E（200mm）高度为基准：
● 8E/4：在 8E 高度空间组装 4 个抽屉单元。
● 8E/2：在 8E 高度空间组装 2 个抽屉单元。
● 8E： 在 8E 高度空间组装 1 个抽屉单元。
● 16E： 在 16E（400 mm）高度空间组装 1 个抽屉单元。
● 24E： 在 24E（600 mm）高度空间组装 1 个抽屉单元。
五种抽屉单元可在一个柜体中作单一组装，也可用作混合组装，一个柜体中作单一组装最多容纳固定单元数见表 1。

固定式类型
标准尺寸，都是以 8E（200 mm）高度为基准：
● 8E：在 8E 高度空间组装 1 个单元。
● 16E：在 16E（400 mm）高度空间组装 1 个单元。
● 24E：在 24E（600 mm）高度空间组装 1 个单元。
● 8E/2：在 8E 高度空间组装 2 个单元。
● 8E/4：在 8E 高度空间组装 4 个单元。
各单元可在一个柜中作单一组装，也可作混合组装，一个柜体中作单一组装最多容纳抽屉单元数。见表 2
表 1

抽屉式 8E/4 8E/2 8E 16E 24E
最多容纳单元数 26 18 9 4 3

表 2
固定式 8E/4 8E 16E 24E
最多容纳单元数 26 9 4 3

柜体结构

开关柜柜体基本结构是由 C 型型材装配而成。C 型型材是以 E=25 mm 为模数安装孔的钢板弯制而成，采用自攻螺钉和 8.8 级螺栓组装而成。全部柜架及
内层隔板均作镀锌处理。四周门板，侧板则作粉未喷涂，有效安装高度为 72E。柜体基本结构见图 2 所示。 柜体基本尺寸如表 3 所示。

044
