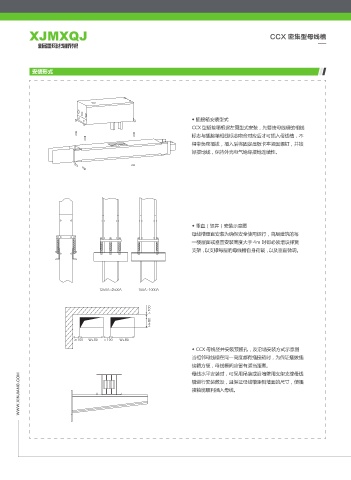

CCX 密集型母线槽






            安装形式








                                                                   ◆ 插接箱安装型式
                                                                   CCX 型插接箱根据左图型式安装,先要按母线槽的相线
                                                                   标志与插接箱相线标志吻合对应后才可插入母线槽,不
                                                                   得带负荷插拔,插入后将固定压板卡牢紧固螺钉,并接
                                                                   好接地线,保持外壳电气绝缘接地连续性。














                                                                   ◆ 垂直(竖井)安装示意图
                                                                   母线槽垂直安装为确保安全使用运行,高层建筑的每
                                                                   一楼层面或垂直安装高度大于 4m 时都必须增设弹簧
                                                                   支架,以支撑每层的母线槽自身荷载,以及垂直微调。







                                       "_    "      "_    "


                                                     Ὕ
                                                     )



                          Ĺ     8     Ὕ     8
                                                                   ◆ CCX 母线竖井安装预留孔,及沿墙安装方式示意图
                                                                   当相邻母线槽在同一高度都有插接箱时,为保证插拔插
                                                                   接箱方便,母线槽间应留有适当距离。
                                                                   母线水平安装时,可采用吊装或沿墙壁用支架支撑母线
        WWW.XINJIANG.COM                                           槽进行安装敷设,且保证母线槽距侧墙面的尺寸,使插
                                                                   接箱能顺利插入母线。
