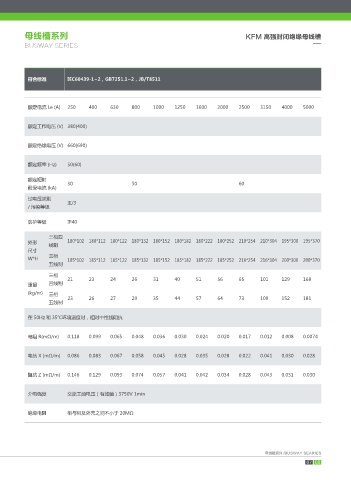

母线槽系列 KFM 高强封闭绝缘母线槽
BUSWAY SERIES

符合标准 IEC60439-1~2，GB7251.1~2，JB/T8511

额定电流 Le (A) 250 400 630 800 1000 1250 1600 2000 2500 3150 4000 5000

额定工作电压 (V) 380(400)

额定绝缘电压 (V) 660(690)

额定频率 (Hz) 50(60)

额定短时
30 50 60
耐受电流 (kA)
过电压类别
III/3
/ 污染等级

防护等级 IP40

三相四
外形 180*102 180*112 180*122 180*132 180*152 180*182 180*222 180*252 210*254 210*304 195*300 195*370
线制
尺寸
W*H 三相 185*102 185*112 185*122 185*132 185*152 185*182 185*222 185*252 216*254 216*304 200*300 200*370
五线制
三相 21 23 24 26 31 40 51 56 65 101 129 168
重量 四线制
(kg/m) 三相
五线制 23 26 27 29 35 44 57 64 73 109 152 181

在 50Hz 和 35℃环境温度时，相对中性线阻抗

电阻 R(mΩ/m) 0.118 0.099 0.065 0.048 0.036 0.030 0.024 0.020 0.017 0.012 0.008 0.0074

电抗 X (mΩ/m) 0.086 0.083 0.067 0.058 0.045 0.028 0.035 0.028 0.022 0.041 0.030 0.028

阻抗 Z (mΩ/m) 0.146 0.129 0.093 0.074 0.057 0.041 0.042 0.034 0.028 0.043 0.031 0.030

介电强度 交流工频电压（有效值）3750V 1min

绝缘电阻 相与相及外壳之间不小于 20MΩ
