GXL1-12kV 传承工匠精神，打造优质服务
户外高压隔离开关 Inherit the spirit of craftsmanship
Outdoor high voltage isolation switch and create quality service

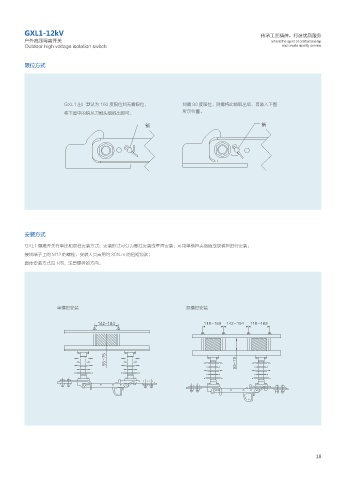

限位方式
GXL1 出厂默认为 160 度限位如无需限位、 如需 90 度限位，则需将此销取出后、再装入下图
将下图中的销从刀触头组取出即可。 所示位置。
安装方式
GXL1 隔离开关有单拄和双柱安装方式；安装形式可分为悬挂安装或垂直安装；可用单横担夹抱箍或双横担进行安装；
接线端子上的 M12 的螺栓，安装人员需用约 80N.m 的扭矩锁紧；
具体安装方式见下图，注意螺栓的方向。
单横担安装 双横担安装
18
