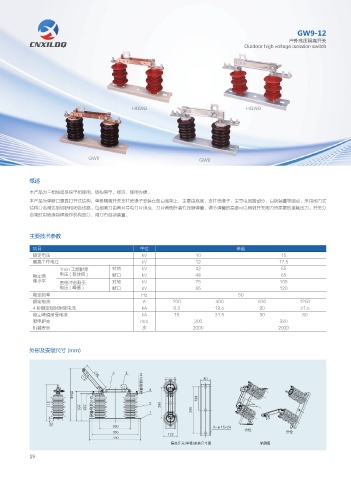

GW9-12
户外高压隔离开关
Outdoor high voltage isolation switch

HGW9 HGW9

GW9 GW9

概述

本产品为三相线路系统单相使用，结构简单、经济、使用方便。
本产品为单断口垂直打开式结构，单极隔离开关支柱绝缘子安装在各自底架上，主要由底座、支柱绝缘子、主导电回路部分、自锁装置等组成。采用闸刀式
结构分合闸达到切断和闭合线路。每相闸刀由两片导电刀片组成，刀片两侧外装有压缩弹簧，调节弹簧的高度可以得到开关闸刀所需要的接触压力。开关分
合闸时用绝缘钩棒操作机构部分，闸刀有自锁装置。

主要技术参数

项目 单位 参数
额定电压 kV 10 15
最高工作电压 kV 12 17.5
1min 工频耐受 对地 kV 42 55
额定绝 电压 ( 有效值 ) 断口 kV 48 65
缘水平 雷电冲击耐受 对地 kV 75 105
电压(峰值) 断口 kV 85 120
额定频率 Hz 50
额定电流 A 200 400 630 1250
4 秒额定短时耐受电流 kA 6.3 12.5 20 31.5
额定峰值耐受电流 kA 16 31.5 50 80
爬电距离 mm 300 380
机械寿命 次 2000 2000

外形及安装尺寸 (mm)

. ଋጲᛂಞ

ጝ

. ଋጲᛂಞ
´ Y

Ջͮ ѫͮ

ᬥሎधС Ӭ౜ ߶ᜈࡆࠩڎ ᣈ฽ڎ
19
