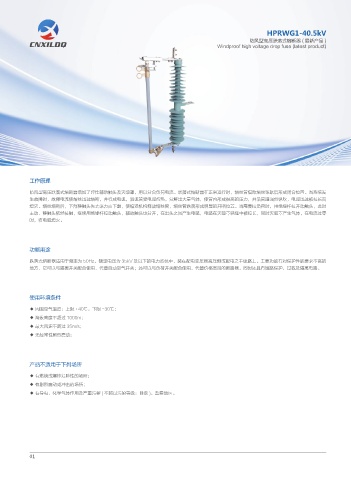

P. 8
HPRWG1-40.5kV
防风型高压跌落式熔断器 ( 最新产品 )
Windproof high voltage drop fuse (latest product)
工作原理
防风型高压跌落式熔断器增加了弹性辅助触头及灭弧罩，用以分合负荷电流。跌落式熔断器在正常运行时，熔丝管借助熔丝张紧后形成闭合位置。当系统发
生故障时，故障电流使熔丝迅速熔断，并行成电弧，消弧管受电弧灼热，分解出大量气体，使管内形成很高的压力，并沿管道强烈纵吹，电弧迅速被拉长而
熄灭。熔丝熔断后，下部静触头失去张力而下翻，使缩紧机构释放熔丝管，熔丝管跌落形成明显的开断位置。当需要拉负荷时，用绝缘杆拉开动触头，此时
主动、静触头依然接触，继续用绝缘杆拉动触头，辅助触头也分开，在出头之间产生电弧，电弧在灭弧罩狭缝中被拉长，同时灭弧罩产生气体，在电流过零
时，将电弧熄灭。
功能用途
跌落式熔断器适用于频率为 50Hz、额定电压为 35kV 及以下的电力系统中，装在配电变压器高压侧或配电之干线路上。主要功能有对保护性能要求不高的
地方，它可以与隔离开关配合使用，代替自动空气开关；还可以与负荷开关配合使用，代替价格高昂的断路器。同时还具有短路保护、过载及隔离电路。
使用环境条件
◆ 周围空气温度：上限 +40℃，下限 -30℃；
◆ 海拔高度不超过 1000m；
◆ 最大风速不超过 35m/s；
◆ 无经常性剧烈震动；
产品不适用于下列场所
◆ 有燃烧或爆炸危险性的场所；
◆ 有剧烈震动或冲击的场所；
◆ 有导电、化学气体作用及严重污秽 ( 不超过污染等级：Ⅲ级 )、盐雾地区。
01
