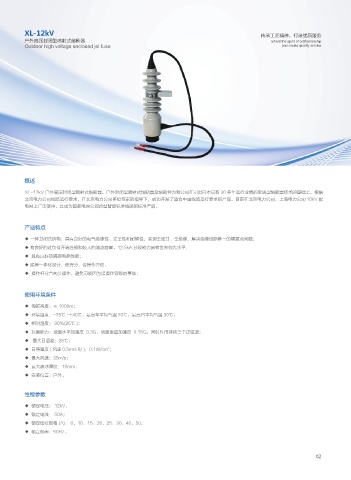

XL-12kV 传承工匠精神，打造优质服务
户外高压封闭型喷射式熔断器 Inherit the spirit of craftsmanship
Outdoor high voltage enclosed jet fuse and create quality service

概述

XL-12kV 户外高压封闭型喷射式熔断器，户外封闭型喷射式熔断器及熔断件为我公司在引进日本已有 30 多年运行业绩的宝塔型熔断器技术的基础上，根据
北京电力公司线路运行要求，在北京电力公司多位专家的指导下，成功开发了适合中国线路运行要求的产品，目前在北京电力公司、上海电力公司 10kV 配
电网上广泛使用，且成为国家电网公司新型智能标准线路的标准产品。

产品特点

◆ 一体封闭式结构，具有良好的电气绝缘性、安全性和耐候性，实现全密封、全绝缘，解决绝缘线路唯一的裸露点问题；
◆ 有良好的过负荷开端性能和较大的涌流容量，12.5kA 分段能力具有世界领先水平；
◆ 具有良好的隔离电路性能；
◆ 底盖一体化设计，使得分、合操作方便；
◆ 操作杆分合两头操作，避免可能因为误操作导致的事故；

使用环境条件

◆ 海拔高度：≤ 1000m；
◆ 环境温度：-25℃ ~+40℃，最高年平均气温 20℃，最高日平均气温 30℃；
◆ 相对湿度： 90%(25℃ )；
◆ 抗震能力：地面水平加速度 0.3G，地面垂直加速度 0.15G，同时作用持续三个正弦波；
◆ 最大日温差：25℃；
2
◆ 日照强度 ( 风速 0.5m/s 时 )：0.1W/cm ；
◆ 最大风速：35m/s；
◆ 最大覆冰厚度：10mm；
◆ 安装位置：户外。

性能参数

◆ 额定电压： 12kV；
◆ 额定电流： 50A；
◆ 额定熔丝规格 (A)： 6、10、15、20、25、30、40、50；
◆ 额定频率：50Hz。
