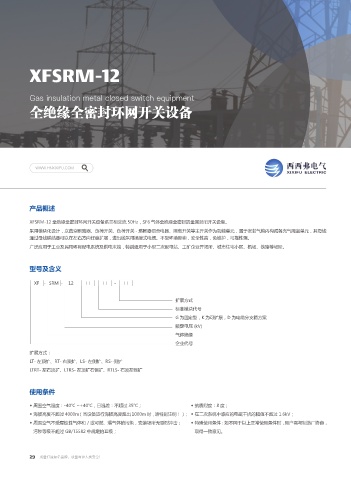

Page 36 - 河南西西弗电气有限公司
P. 36
XFSRM-12
Gas insulation metal closed switch equipment
全绝缘全密封环网开关设备
WWW.HNXIXIFU.COM
产品概述
XFSRM-12 全绝缘全密封环网开关设备系三相交流 50Hz，SF6 气体全绝缘全密封的金属封闭开关设备。
采用模块化设计，以真空断路器、负荷开关、负荷开关 - 熔断器组合电器、隔离开关等主开关作为功能单元，置于密封气箱内构成各充气隔室单元，其母线
通过母线联结器可以在左右方向任意扩展，进出线采用插接式电缆。不受环境影响，安全性高，免维护，可靠性强。
广泛应用于工业及民用环网配电系统及供电末端，特别适用于小型二次配电站、工矿企业开闭所、城市住宅小区、机场、铁路等场所。
型号及含义
XF - SRM - 12 □ □ - □
扩展方式
标准模块代号
G 为固定型，K 为可扩展，D 为电缆分支箱方案
额定电压 (kV)
气体绝缘
企业代号
扩展方式：
LT- 左顶扩、RT- 右顶扩、LS- 左侧扩、RS- 侧扩
LTRT- 左右顶扩、LTRS- 左顶扩右侧扩、RTLS- 右顶左侧扩
使用条件
◆ 周围空气温度：-40℃ ~+40℃，日温差：不超过 35℃； ◆ 抗震烈度：8 度；
◆ 海拔高度不超过 4000m（当设备运行海拔高度超出 1000m 时，请特别注明！）； ◆ 在二次系统中感应的电磁干扰的幅值不超过 1.6kV；
◆ 周围空气不受腐蚀性气体和／或可燃、爆气体的污染，安装场所无剧烈冲击； ◆ 特殊使用条件：如不同于以上正常使用条件时，用户需与制造厂协商，
污秽等级不超过 GB/T5582 中规定的Ⅲ级； 取得一致意见。
29 质量打造知名品牌，质量呵护人类安全！
