XGN □ -12

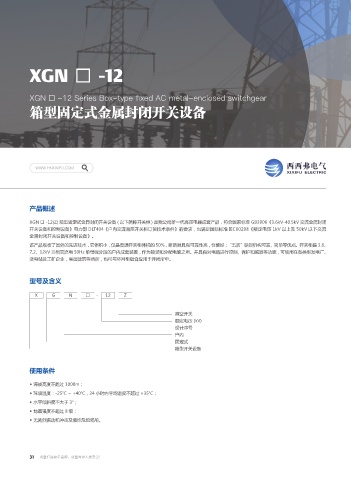

XGN □ -12 Series Box-type fixed AC metal-enclosed switchgear
箱型固定式金属封闭开关设备
WWW.HNXIXIFU.COM
产品概述
XGN □ -12(Z) 箱型固定式金属封闭开关设备 ( 以下简称开关柜 ) 是我公司新一代高压电器成套产品，符合国家标准 GB3906《3.6kV-40.5kV 交流金属封闭
开关设备和控制设备》电力部 DLT404《户内交流高压开关柜订货技术条件》的要求，也满足国际标准 IEC60298《额定电压 1kV 以上及 50kV 以下交流
金属封闭开关设备和控制设备》。
该产品吸收了国外的先进技术，它体积小，仅是普通开关柜体积的 50%，断路器具有可靠性高，性能好；“五防”联锁机构可靠、简单等优点。开关柜是 3.6、
7.2、12kV 三相交流电 50Hz 单母线分段的户内成套装置，作为接受和分配电能之用。并具有对电路进行控制、保护和监测等功能，可使用在各类型发电厂、
变电站及工矿企业，高层建筑等场所，也可与环网柜组合应用于开闭所中。
型号及含义
X G N □ - 12 Z
真空开关
额定电压 (kV)
设计序号
户内
固定式
箱型开关设备
使用条件
◆ 海拔高度不超过 1000m；
◆ 环境温度：-25℃ ~ +40℃，24 小时内平均温度不超过 +35℃；
◆ 水平倾斜度不大于 3°；
◆ 地震强度不超过 8 级；
◆ 无剧烈振动和冲击及爆炸危险场所。
