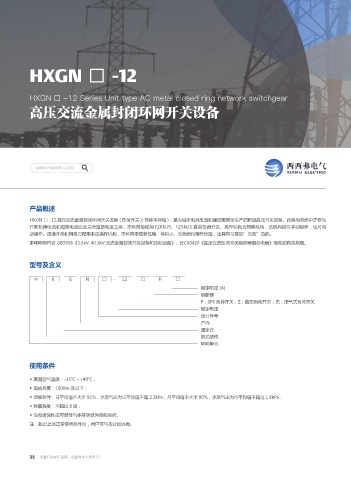

Page 42 - 河南西西弗电气有限公司
P. 42

HXGN □ -12




           HXGN □ -12 Series Unit type AC metal closed ring network switchgear
           高压交流金属封闭环网开关设备












             WWW.HNXIXIFU.COM






           产品概述

           HXGN □ -12 高压交流金属封闭环网开关设备 ( 负荷开关 )( 简称环网柜 ),是为城市电网改造和建设需要而生产的新型高压开关设备。在供电系统中亦作为
           开断负荷电流和短路电流以及关合短路电流之用,本环网柜配用 FZRN25、FZRN21 真空负荷开关,操作机构为弹簧机构,该机构既可手动操作,也可电
           动操作。接地开关和隔离刀配用手动操作机构,本环网柜成套性强、体积小、无燃烧和爆炸危险,还具有可靠的”五防”功能。
           本环网柜符合 GB3906《3.6kV-40.5kV 交流金属封闭开关设备和控制设备》、IEC60420《高压交流负荷开关熔断器组合电器》标准的有关规定。


           型号及含义

             H     X     G    N     □   -  12    □      R    □
                                                                      额定电流 (A)
                                                                      熔断器
                                                                      F:SF6 负荷开关;Z:真空负荷开关;无:压气式负荷开关
                                                                      额定电压
                                                                      设计序号
                                                                      户内
                                                                      固定式
                                                                      箱式结构
                                                                      环网单元



           使用条件

           ◆ 周围空气温度:-15℃ ~+40℃;
           ◆ 海拔高度:1000m 及以下;
           ◆ 湿度条件:日平均值不大于 95%,水蒸气压力日平均值不超 2.2kPa;月平均值不大于 90%,水蒸气压力月平均值不超过 1.8kPa;
           ◆ 地震强度:不超过 8 级;
           ◆ 没有腐蚀性或可燃性气体等明显污染的场所。
           注:超出上述正常使用条件时,用户可与本公司协商。
