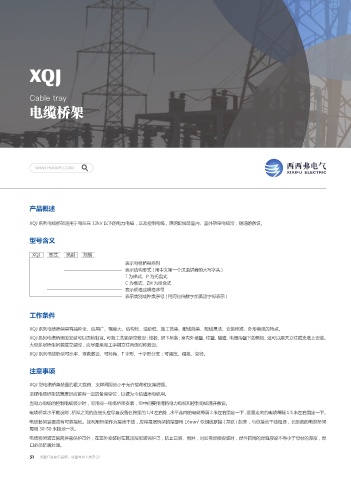

Page 58 - 河南西西弗电气有限公司
P. 58
XQJ
Cable tray
电缆桥架
WWW.HNXIXIFU.COM
产品概述
XQJ 系列电缆桥架适用于电压在 12kV 以下的电力电缆，以及控制电缆，照明配线等室内、室外架空电缆沟，隧道的敷设。
型号含义
XQJ 形式 类别 规格
表示电缆桥架系列
表示结构形式 ( 用中文第一个汉语拼音的大写字头 )
T 为梯式、P 为托盘式
C 为槽式、ZH 为组合式
表示规格或规格序号
表示类别或种类序号 ( 用阿拉伯数字加英语字母表示 )
工作条件
XQJ 系列电缆桥架具有品种全、应用广、强度大、结构轻、造价低、施工简单、配线简单、配线灵活、安装标准、外形美观的特点。
XQJ 系列电缆桥架的安装可以因地制宜。可随工艺输架空敷设：楼板、梁下吊装；室内外墙壁、柱壁、隧道、电缆沟壁下的侧板、还可以露天立柱或支墩上安装。
大型多层桥架吊装或立装时，应尽量采用工字钢立柱两侧对称敷设。
XQJ 系列电缆桥架可水平、垂直敷设、可转角、T 字形、十字形分支；可调宽、调高、变径。
注意事项
XQJ 型电缆桥架装置的最大载荷、支撑间距应小于允许载荷和支架跨距。
选择电缆桥架的宽度时应留有一定的备用空位，以便为今后增添电缆用。
当电力电缆的控制电缆较少时，可用同一电缆桥架安装，但中间要用隔将电力电缆和控制电缆隔开敷设。
电缆桥架水平敷设时，桥架之间的连接头应尽量设备在跨距的 1/4 左右处，水平走向的电缆每隔 2 米左右固定一下，垂直走向的电缆每隔 1.5 米左右固定一下。
2
电缆桥架装置应有可靠接地。如利用桥架作为接地干线，应将每层桥架的端部用 16mm 软铜线联接 ( 并联 ) 起来，与总接地干线相通，长距离的电缆桥架
每隔 30-50 米接地一次。
电缆桥架装置除需屏蔽保护罩外，在室外安装时在其顶层加装保护罩，防止日晒、雨淋，对如需焊接安装时，焊件四周的焊缝厚度不得小于母材的厚度，焊
口必须防腐处理。
