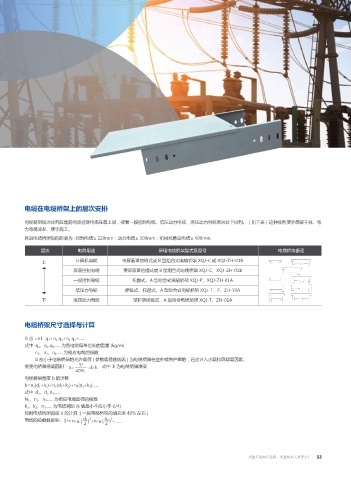

电缆在电缆桥架上的层次安排

电缆桥架层次排列应是弱电流控制电缆在最上层，接着一段控制电缆、低压动力电缆、高压动力电缆依次往下排列。（见下表）这种排列便于屏蔽干扰、电
力电缆冷却、便于施工。
各层电缆桥架层的距离为 : 控制电缆≥ 220mm；动力电缆≥ 300mm；机械化敷设电缆≥ 400mm

层次 电缆用途 采用电缆桥架型式及型号 电缆桥架断面

上 计算机电缆 带屏蔽罩的槽式或 B 型组合式电缆桥架 XQJ-C 或 XQJ-ZH-01B
屏蔽控制电缆 带屏蔽罩的槽式或 B 型组合式电缆桥架 XQJ-C、XQJ-ZH-01B
一般控制电缆 托盘式、A 型组合式电缆桥架 XQJ-P、XQJ-ZH-01A
低压力电缆 梯级式、托盘式、A 型组合式电缆桥架 XQJ-T、P、ZH-10A
下 高压动力电缆 带护罩梯级式、A 型组合电缆桥架 XQJ-T、ZH-01A

电缆桥架尺寸选择与计算

G 总 =n1 q 1 +n 2 q 2 +n 3 q 3 +......
式中 :q 1 、q 2 q 3 ...... 为各电缆每单位长的重量 (kg/m)
n 1 、n 2 、n 3 ...... 为相应电缆的根数
G 应小于电缆桥架的允许载荷 ( 参数载荷曲线表 ) 当电缆桥架在室外或带护罩的，还应计入水载和风载等因素。
U‘
需要的桥架横载面积： 式中 :h 为电缆桥架净高
U?
?d"j
62'
电缆桥架宽度 b 的计算 f3 4 f4 4
-
U‘? p3 ƴ
4
b=n 1 (d 1 +k 1 )+n 2 (d 2 +k 2 )+n 3 (d 3 +k 3 )...... p4ƴ媓""媔 媓""媔 - 000000
4
式中 :d 1 、d 2 d 3 ......
N 1 、n 2 、n 3 ...... 为相应电缆直径的根数
U‘
?d"j
U?
K 1 、k 2 、n 3 ...... 为电缆间距 (k 值最小不应小于 d/4)
62'
控制电缆桥架宽度 b 的计算 :( 一般电缆桥架的填充率 40% 左右 )
f4 4
电缆的总截载面积 : U‘? p3 ƴ f3 4 - p4ƴ媓""媔 媓""媔 - 000000
4 4
