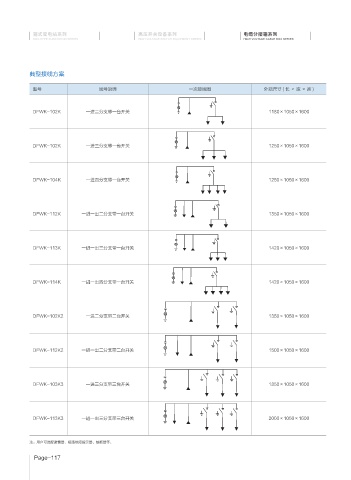

典型接线方案
型号 线号说明 一次接线图 外观尺寸(长×宽×高)
DFWK-102K 一进二分支带一台开关 1180×1050×1600
DFWK-102K 一进三分支带一台开关 1250×1050×1600
DFWK-104K 一进四分支带一台开关 1250×1050×1600
DFWK-112K 一进一出二分支带一台开关 1350×1050×1600
DFWK-113K 一进一出三分支带一台开关 1420×1050×1600
DFWK-114K 一进一出四分支带一台开关 1420×1050×1600
DFWK-102K2 一进二分支带二台开关 1350×1050×1600
DFWK-112K2 一进一出二分支带二台开关 1500×1050×1600
DFWK-103K3 —进三分支带三台开关 1850×1050×1600
DFWK-113K3 一进一出三分支带三台开关 2000×1050×1600
注：用户可选配避雷器、短路故障指示器、熔断器等。
