常用电缆接头

采用进口优质绝缘橡胶全自动注射而成，内外层均为半导体屏蔽层，内层用来均衡内部电场，外屏蔽层接地保护电缆头表面零电位。应力锥下端内层与电缆
的半导体层紧密接触，而外半导体层又与电缆头外半导体层紧密接触，并通过电缆头的接地孔接地，这样不仅解决了电缆外屏蔽层切断处的电场集中问题，
而且使电缆外屏蔽层保持零电位，保证人身安全。可触摸电缆前接头直接安装在设备套管上，其后可与可触摸电缆后接头连接，组成多路出线，也可与避雷
器连接，为电网提供过电压保护。

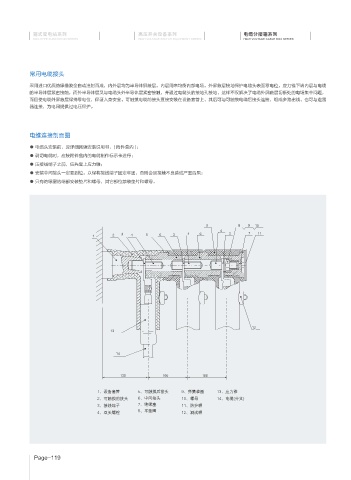

电维连接剖面图

● 电缆头安装前，应详细阅读安装说明书，( 附件盒内 )；
● 剥切电缆时，应按附件盒内的电缆制作标示卡进行；
● 压接线端子之前，应先套上应力锥；
● 安装中间接头一定要到位，以保将接线端子固定牢固，否则会因接触不良造成严重后果；
● 只有绝缘塞的端部安装垫片和螺母，其它部位禁装垫片和螺母。
