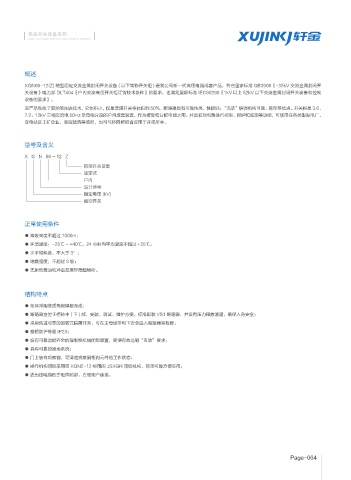

低压开关设备系列
LOW VOLTAGE SWITCH EQUIPMENT SERIES

概述

XGN66-12(Z) 箱型固定交流金属封闭开关设备 ( 以下简称开关柜 ) 是我公司新一代高压电器成套产品，符合国家标准 GB3906《-35kV 交流金属封闭开
关设备》电力部 DLT404《户内交流高压开关柜订货技术条件》的要求，也满足国际标准 IEC60298《1kV 以上 52kV 以下交流金属封闭开关设备和控制
设备的要求》。
该产品吸收了国外的先进技术，它体积小，仅是普通开关柜体积的 50%，断路器具有可靠性高，性能好；“五防”联锁机构可靠、简单等优点。开关柜是 3.6、
7.2、12kV 三相交流电 50Hz 单母线分段的户内成套装置，作为接受和分配电能之用。并具有对电路进行控制、保护和监测等功能，可使用在各类型发电厂、
变电站及工矿企业，高层建筑等场所，也可与环网柜组合应用于开闭所中。

型号及含义

X G N 66 - 12 Z
箱型开关设备
固定式
户内
设计序号
额定电压 (kV)
真空开关

正常使用条件

● 海拔高度不超过 1000m；
● 环境温度：-25℃ ~ +40℃，24 小时内平均温度不超过 +35℃；
● 水平倾斜度：不大于 3°；
● 地震强度：不超过 8 级；
● 无剧烈震动和冲击及爆炸危险场所。

结构特点

● 柜体采用优质角钢焊接而成；
● 断路器室位于柜体中 ( 下 ) 部，安装、调试、维护方便。标准配装 VS1 断路器，并设有压力释放通道，确保人身安全；
● 采用先进可靠的旋转式隔离开关，可在主母线带电下安全进入断路器室检修；
● 整柜防护等级 IP2X；
● 设有可靠功能齐全的强制性机械闭锁装置，简便有效达到“五防”要求；
● 具有可靠的接地系统；
● 门上装有观察窗，可清楚观察到柜内元件的工作状态；
● 操作机构闭锁采用同 XGN2-12 柜用的 JSXGN 闭锁机构，简单可靠方便实用；
● 进出线电缆低于柜体前部，方便用户连接。

Page-064
