结构特点

● XGN2-12(Z) 开关柜为金属封闭箱式结构，柜体骨架由角钢焊接而成，柜内分为断路器室、母线室、电缆室仪表室等，室与室之间用钢板隔开。
● 断路器室在柜体前下部，断路器的转动由拉杆与操动机构连接，断路器上接线端子与上隔离开关连接，断路器下接线端子与电流互感器连接，电流互感
器与下隔离开关的接线端子连接，断路室还设有压力释放通道，若内部电弧发生时，气体可通过排气通道将压力释放。控制设备、及 DL/T402、DL/T404
标准，达到“五防”闭锁要求。
● 母线室在柜体后上部，为了减小柜体高度，母线呈品字形排列，以 7350N 抗弯强度的瓷质绝缘子支持，母线与上隔离开关接线端子相连接，相邻两柜母
线室之间可隔离。
● 电缆室在柜体下部的后方，电缆室内支持绝缘子可设有电压监视装置，电缆固定在支架上，对于主结线为联络方案时，本室则为联络电缆室。继电器室
在柜体上部前方，室内安装板可安装各种继电器等，室内有端子排支架，门上可安装指示仪表、信号元件等二次元件，顶部还可布置二次小母线。
● 断路器的操动机构装在正面左边位置，其上方为隔离开关的操作及联锁机构。开关柜为双面维护，前面检修继电器室的二次元件，维护操动机构，
机械联锁及传动部分，检修断路器。后面维修主母线和电缆终端，在断路器室装有照明灯。前门的下方设有与柜宽方向平行的接地铜母线，其截面为：
3×30mm。
● 机械联锁：为了防止带负荷分合隔离开关，防止误分误合断路器，防止误入带电间隔；防止带电合接地开关；防止接地刀合闸位置误合断路器，开关柜

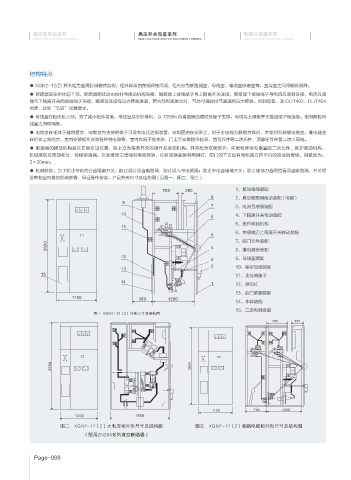

设有相应可靠的机械联锁，保证操作安全。产品外形尺寸及结构图 ( 见图一、图二、图三 )
700 350 1、接地母线装配
8 2、真空断路器传动装配 ( 电操 )
9
7 3、电流互感器装配
10 4、下隔离开关传动装配
6
5、操作联锁机构
11
6、带接地刀上隔离开关传动装配
5
7、前门元件装配
2650 4 8、继电器室装配
12
3 9、母线室装配
2 10、架空出线装配
13
15 11、支持绝缘子
14 1 12、照明灯
13、后门联锁装配
1100 350 1200
14、本体结构
15、二次电缆安装
9(/ ὇;
700 350

2650 2650

1100 700 1200
1200 1800
9(/ ὇; 9(/ ὇;
;/ "
