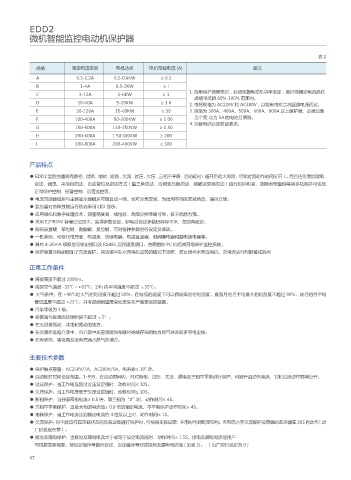

EDD2
           微机智能监控电动机保护器



                                                                                                              表1
             规格           整定电流范围         电机功率       电机空载电流 (A)                          备注
             A             0.3-1.2A     0.2-0.6KW       ≥ 0.3
             B               1-4A        0.5-2KW         ≥l
                                                                  1. 选用保护器规格时,必须依据电动机功率而定,最好将额定电流选在
             C              3-12A        1-6KW           ≥3
                                                                    规格电流的 60%-100% 范围内。
             D              10-40A       5-20KW         ≥ 1 0     2. 电压规格为 AC220V 和 AC380V,以控制电机二次回路电压而定。
             E             30-120A       15-60KW        ≥ 30      3. 规格为 300A、400A、500A、600A、800A 以上保护器、必须加装
             F             100-400A     50-200KW        ≥ 1 00      三个变 比为 5A 的电流互感器。
                                                                  4. 空载电流必须符合要求。
             G             150-500A     130-250KW       ≥ 1 50
             H             200-600A     1 50·300KW      ≥ 200
             I             300-800A     200-400KW       ≥ 300


           产品特点

           ● EDD2 型监控器具有断相、 过流、 堵转、 短路、 欠流、 过压、 欠压、 三相不平衡、 启动延时 (避开启动大电流、 它和过流动作时间分开)。 而且还可增加漏电、
             变送、通讯、来电自启动、自动复位及启动方式(星三角启动、自耦变压器启动、频敏变阻器启动)运行时间积累、故障类型查询等诸多功能并可实现
             正常保护控制、报警控制、远程监控等。
           ● 电流互感器模块与主体显示器模块可组合成一体,也可分离安装,为适用不同的安装场合,提供方便。
           ● 监控器对各种故障运行状态采用 LED 显示。
           ● 应用微机和数字处理技术,测量精度商、线性好、故障分辨准确可靠,抗干扰能力强。
           ● 采用 E2PROM 存储记忆技术,实现参数设定,断电后设定参数仍保存下来,勿须再设定。
           ● 配有设置键、移位键、数据键、复位键、可对各种参数进行设定及修改。
           ● 一机多用,可取代电压表、电流表、热继电器、电流互感器、时间继电器和漏电继电器等。
           ● 具有 4-20mA 模拟信号输出接口及 RS485 远程通讯接口,方便的和 PC 机组成网络保护监控系统。
           ● 保护装置还特别增加了欠流保护,其功能可在水泵电机空转的情况下动作,防止烧坏水泵或电机,欠电流运行时报警或跳闸

           正常工作条件

           ● 海拔高度不超过 2000m。
           ● 周围空气温度 -35℃ ~+65℃,24h 内平均温度不超过 ±35℃。
           ● 大气条件:在 +40℃时大气相对湿度不超过 50%,在较低的温度下可以有较高的相对湿度,最湿月的月平均最大相对湿度不超过 90%,该月的月平均
             最低温度不超过 +25℃,并考虑到因温度变化发生在产品表面的凝露。
           ● 污染等级为 3 级。
           ● 安装面与垂直面的倾斜度不超过 ±5°。
           ● 在无显著摇动、冲击和振动的地方。
           ● 在无爆炸危险介质中,且介质中无呈现腐蚀和破坏绝缘存在的地方的气体及较多导电尘埃。
           ● 在有防雨、雪设备及没有充满水蒸气的地方。


           主要技术参数

                                                   5
           ● 保护触点容量:AC250V/7A,AC380V/5A,电寿命≥ 10 次。
           ● 启动延时时间设定范围:1-99S,在启动时问内,只对断相、过压、欠压、漏电及三相不平衡进行保护,可避开启动大电流,它和过流动作时间分开。
           ● 过压保护:当工作电压超过过压设定值时,动作时间≤ 10S。
           ● 欠压保护:当工作电压低于欠压设定值时,动作时间≤ 10S。
           ● 断相保护:当任意两相电流≥ 0.8 倍,第三相为“0”时,动作时间≤ 4S。
           ● 三相不平衡保护:当最大相的电流值≥ 0.8 倍的额定电流,不平衡保护动作时间≤ 4S。
           ● 堵转保护:当工作电流达到额定电流的 4 倍及以上时,动作时问≤ 1S。
           ● 欠流保护:对不能运行在空载状态的负载设备进行保护时, 可根据实际设定, 不用时可调到零即可;当电流小于欠流保护设定值时监控器在 30S 内动作 (出
             厂时设定在零)。
           ● 接地及漏电保护:当接地及漏电电流大于或等于设定电流值时,动作时间≤ 1.5S。接电及漏电电流值用户
               可根据实际需要,按设定值序号自行设定,设定值序号对应接地及漏电电流值 ( 见表 2)。  (出厂时已设定为 0)
