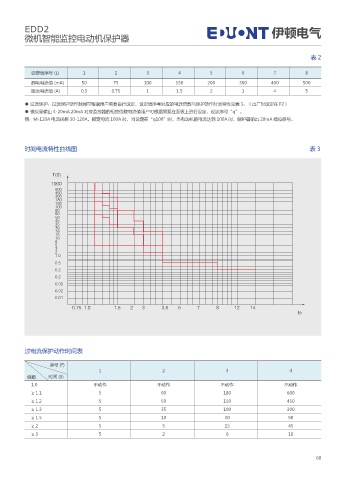

EDD2                                                                                伊顿电气
          微机智能监控电动机保护器



                                                                                                            表2

            设定值序号 (L)         1         2          3          4          5          6          7          8
            漏电电流值 (mA)       50         75         100       150        200        300        400        500
            接地电流值 (A)        0.5       0.75        1          1.5        2          3          4          5

         ● 过流保护:过流保护动作时间可根据用户需要自行设定,设定值序号对应的电流倍数与保护动作时间特性见表 3。(出厂时设定在 F2)
         ● 模拟量输山 4-20mA:20mA 对应监控器的相应倍数电流值用户可根据需要在面板上进行设定,设定序号“q”。
         例:M-120A 电流规格 30-120A,额定电流 100A 时,当设定在“q100”时,当电动机的电流达到 100A 时,保护器输出 20mA 模拟信号。




          时间电流特性曲线图                                                                                         表3




                   5 4




























                                                                                                       *F





          过电流保护动作时间表


                  序号 (F)
                                   1                     2                     3                     4
          倍数      时间 (S)
            1.0                  不动作                   不动作                   不动作                   不动作
            ≥ 1.1                  5                    60                    180                   600
            ≥ 1.2                  5                    50                    150                   450
            ≥ 1.3                  5                    35                    100                   300
            ≥ 1.5                  5                    10                    30                    90
            ≥2                     5                     5                    15                    45
            ≥3                     5                     2                     6                    18



                                                                                                              68
