NSX

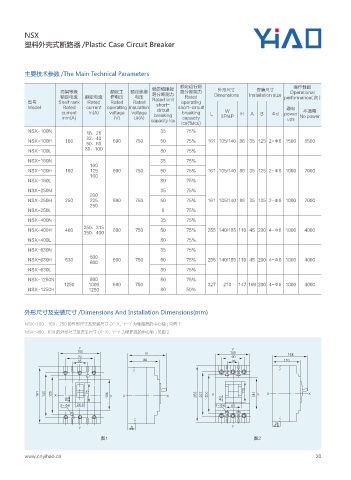

塑料外壳式断路器 /Plastic Case Circuit Breaker

主要技术参数 /The Main Technical Parameters

额定运行短 操作性能
额定极限短 外形尺寸 安装尺寸
壳架等级 额定工 额定绝缘 路分断能力 Operational
额定电流 额定电流 作电压 电压 路分断能力 Rated Dimensions Installation size performance( 次 )
型号 Shelf rank Rated Rated Rated Rated limit operating
Model Rated current operating insulation short- short-circuit 通电
current In(A) voltage voltage circuit breaking L W H A B Φd power 不通电
Inm(A) (V) Ui(A) breaking capacity 3P/4P ups No power
capacity Icu
Ics(%Icu)
NSX-100N 16、25 35 75%
32、40
NSX-100H 100 690 750 50 75% 161 105/140 86 35 125 2-Φ6 1500 8500
50、63
NSX-100L 80、100 80 75%
NSX-160N 35 75%
100
NSX-160H 160 125 690 750 50 75% 161 105/140 86 35 125 2-Φ6 1000 7000
160
NSX-160L 80 75%
NSX-250N 35 75%
200
NSX-250H 250 225 690 750 50 75% 161 105/140 86 35 125 2-Φ6 1000 7000
250
NSX-250L 8 75%
NSX-400N 35 75%
250、315
NSX-400H 400 690 750 50 75% 255 140/185 110 45 200 4-Φ6 1000 4000
350、400
NSX-400L 80 75%
NSX-630N 35 75%
500
NSX-630H 630 690 750 50 75% 255 140/185 110 45 200 4-Φ6 1000 4000
600
NSX-630L 80 75%
NSX-1250N 800 50 75%
1250 1000 690 750 327 210 147 199 200 4-Φ6 1000 4000
NSX-1250H 1250 80 50%

外形尺寸及安装尺寸 /Dimensions And Installation Dimensions(mm)

NSX-100、160、250 的外形尺寸及安装尺寸 (X-X、Y-Y 为继路器的中心轴 ) 见图 1
NSX-400、630 的外形尺寸及安装尺寸 (X-X、Y-Y 为断路器的中心轴 ) 见图 2

: :

N

9 9 9 9 9 9 9 9

œ œ

: O :
ڎ ڎ
