26/35kV

冷缩电缆附件

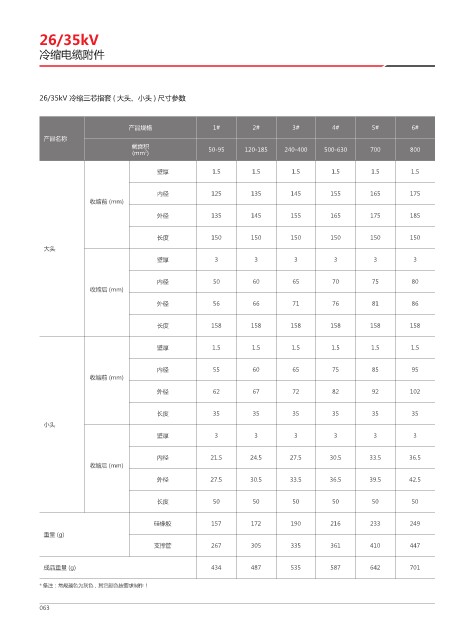

26/35kV 冷缩三芯指套 ( 大头、小头 ) 尺寸参数

产品规格 1# 2# 3# 4# 5# 6#
产品名称
截面积 50-95 120-185 240-400 500-630 700 800
2
(mm )
壁厚 1.5 1.5 1.5 1.5 1.5 1.5

内径 125 135 145 155 165 175
收缩前 (mm)

外径 135 145 155 165 175 185

长度 150 150 150 150 150 150
大头
壁厚 3 3 3 3 3 3

内径 50 60 65 70 75 80
收缩后 (mm)

外径 56 66 71 76 81 86

长度 158 158 158 158 158 158

壁厚 1.5 1.5 1.5 1.5 1.5 1.5

内径 55 60 65 75 85 95
收缩前 (mm)

外径 62 67 72 82 92 102

长度 35 35 35 35 35 35
小头
壁厚 3 3 3 3 3 3

内径 21.5 24.5 27.5 30.5 33.5 36.5
收缩后 (mm)

外径 27.5 30.5 33.5 36.5 39.5 42.5

长度 50 50 50 50 50 50

硅橡胶 157 172 190 216 233 249
重量 (g)
支撑管 267 305 335 361 410 447

成品重量 (g) 434 487 535 587 642 701

* 备注：常规颜色为灰色，其它颜色按要求制作！
