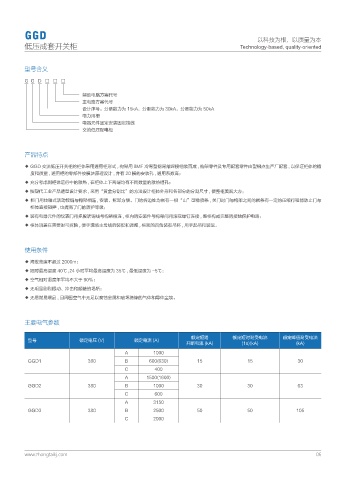

GGD 以科技为根，以质量为本

低压成套开关柜 Technology-based, quality-oriented

型号含义

G G D □ □ □

辅助电路方案代号
主电路方案代号
设计序号：分断能力为 15kA，分断能力为 30kA，分断能力为 50kA
电力用柜
电器元件固定安装固定接线
交流低压配电柜

产品特点

◆ GGD 交流低压开关柜的柜体采用通用柜形式 , 构架用 8MF 冷弯型钢局部焊接组装而成 , 构架零件及专用配套零件由型钢点生产厂配套 , 以保证柜体的精
度和质量 , 通用柜的零部件按模块原理设计 , 并有 20 模的安装孔 , 通用系数高；
◆ 充分考虑到柜体运行中的散热 , 在柜体上下两端均有不同数量的散热槽孔；
◆ 按现代工业产品造型设计要求 , 采用“黄金分割比”的方法设计柜体外形和各部分的分割尺寸 , 使整柜美观大方；
◆ 柜门用转轴式活动铰链与构架相连 , 安装、拆卸方便。门的折边处均嵌有一根“山”型橡胶条 , 关门时门与构架之间的嵌条有一定的压缩行程能防止门与
柜体直接碰撞 , 也提高了门的防护等级；
◆ 装有电器元件的仪表门用多股软铜线与构架相连 , 柜内的安装件与构架间用滚花螺钉连接 , 整柜构成完整的接地保护电路；
◆ 柜体顶盖在需要时可拆除 , 便于现场主母线的装配和调整 , 柜顶的四角装有吊环 , 用于起吊和装运。

使用条件

◆ 海拔高度不超过 2000m；
◆ 短时最高温度 40℃ ,24 小时平均最高温度为 35℃ , 最低温度为 -5℃；
◆ 空气相对湿度年平均不大于 90%；
◆ 无明显剧烈振动、冲击和颠簸的场所；
◆ 无易燃易爆品 , 且周围空气中无足以腐蚀金属和破坏绝缘的气体和导体尘埃。

主要电气参数

额定短路 额定短时耐受电流 额定峰值耐受电流
型号 额定电压 (V) 额定电流 (A)
开断电流 (kA) (1s)(kA) (kA)
A 1000
GGD1 380 B 600(630) 15 15 30
C 400
A 1500(1600)
GGD2 380 B 1000 30 30 63
C 600
A 3150
GGD3 380 B 2500 50 50 105
C 2000
