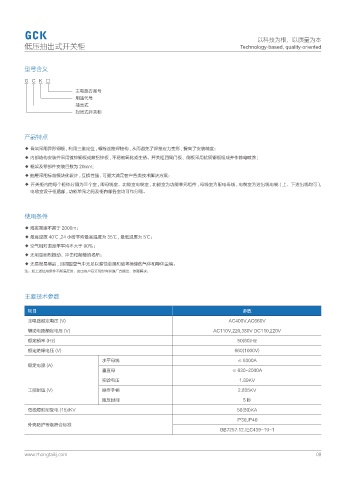

GCK 以科技为根，以质量为本

低压抽出式开关柜 Technology-based, quality-oriented

型号含义

G C K □
主电路方案号
用途代号
抽出式
封闭式开关柜

产品特点

◆ 骨架采用异形钢板 , 利用三维定位 , 螺栓连接焊接构 , 从而避免了焊接应力变形 , 提高了安装精度；
◆ 内部结构安装件采用镀锌钢板或敷铝锌板 , 不易被氧化或生锈。开关柜四周门板、侧板采用优质钢板组成并作静电喷涂 ;
◆ 框架及零部件安装目数为 20mm;
◆ 抽屉采用标准模块化设计 , 互换性强 , 可最大满足客户各类技术解决方案；
◆ 开关柜内的每个柜体分隔为三个室 , 即母线室、功能室电缆室 , 功能室为功能单元组件 , 母线室为配电母线 , 电缆室为进出线电缆 ( 上、下进出线均可 ),
电缆室设于柜后部 , 功能单元之间及柜内部各室均可作分隔。

使用条件
◆ 海拔高度不高于 2000m；
◆ 最高温度 40℃ ,24 小时平均最高温度为 35℃ , 最低温度为 5℃；
◆ 空气相对湿度年平均不大于 90%；
◆ 无明显剧烈振动、冲击和颠簸的场所；
◆ 无易燃易爆品 , 且周围空气中无足以腐蚀金属和破坏绝缘的气体和导体尘埃。
注：如上述使用条件不能满足时，应由用户在订货时向制造厂方提出，协商解决。

主要技术参数

项目 参数
主电路额定电压 (V) AC400V,AC660V
辅助电路额定电压 (V) AC110V,220,380V DC110,220V

额定频率 (Hz) 50(60)Hz
额定绝缘电压 (V) 660(1000V)
水平母线 ≤ 6300A
额定电流 (A)
垂直母 ≤ 630~2000A
实验电压 1.89KV
工频耐压 (V) 操作手柄 2.835KV
施压时间 5秒

母线短时耐受电 (15)/KV 50(80)KA
IP30,IP40
外壳防护等级符合标准
GB7257.12.IEC439-19-1
