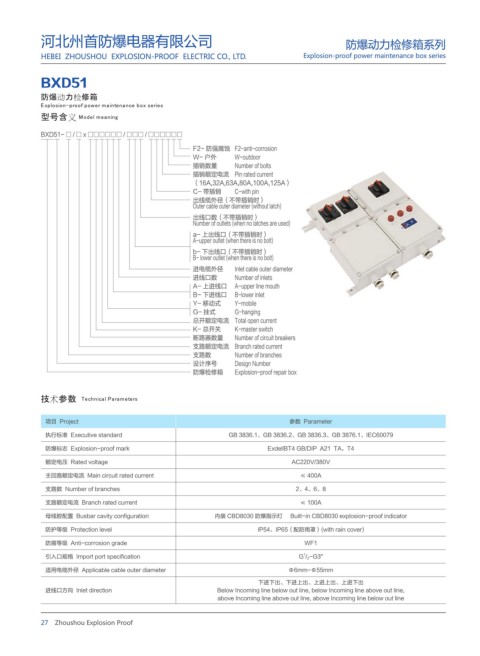

河北州首防爆电器有限公司 防爆动力检修箱系列

HEBEI ZHOUSHOU EXPLOSION-PROOF ELECTRIC CO., LTD. Explosion-proof power maintenance box series

BXD51
ٝЕ׮৯࡟ྩད
͒΅ͽ͹ͼ΀Ͷͼͻ̺ͽͿͼͼͳḤͽͼ΄ͲͿḤͺͮͶͻ΁ͲͻͮͻͰͲḤͯͼ΅Ḥ΀ͲͿͶͲ΀
྘ݼݣၬ ͚ͼͱͲ͹ḤͺͲͮͻͶͻʹ
BXD51- □ / □ x □□□□□□ / □□□ / □□□□□□

F2- 防强腐蚀 F2-anti-corrosion
W- 户外 W-outdoor
插销数量 Number of bolts
插销额定电流 Pin rated current
（16A,32A,63A,80A,100A,125A）
C- 带插销 C-with pin
出线缆外径（不带插销时）
Outer cable outer diameter (without latch)
出线口数（不带插销时）
Number of outlets (when no latches are used)
a- 上出线口（不带插销时）
A-upper outlet (when there is no bolt)
b- 下出线口（不带插销时）
B- lower outlet (when there is no bolt)
进电缆外径 Inlet cable outer diameter
进线口数 Number of inlets
A- 上进线口 A-upper line mouth
B- 下进线口 B-lower inlet
Y- 移动式 Y-mobile
G- 挂式 G-hanging
总开额定电流 Total open current
K- 总开关 K-master switch
断路器数量 Number of circuit breakers
支路额定电流 Branch rated current
支路数 Number of branches
设计序号 Design Number
防爆检修箱 Explosion-proof repair box

࠯ඌҕඔḤḤ ͡ͲͰ͵ͻͶͰͮ͹Ḥͮ͝ͿͮͺͲ΁ͲͿ΀

项目 Project 参数 Parameter
执行标准 Executive standard GB 3836.1、GB 3836.2、GB 3836.3、GB 3876.1、IEC60079
防爆标志 Explosion-proof mark ExdellBT4 GB/DIP A21 TA，T4
额定电压 Rated voltage AC220V/380V
主回路额定电流 Main circuit rated current ≤ 400A
支路数 Number of branches 2、4、6、8
支路额定电流 Branch rated current ≤ 100A

母线腔配置 Busbar cavity configuration 内装 CBD8030 防爆指示灯 Built-in CBD8030 explosion-proof indicator
防护等级 Protection level IP54、IP65（配防雨罩）(with rain cover)
防腐等级 Anti-corrosion grade WF1
1
引入口规格 Import port specification G / 2 -G3"
适用电缆外径 Applicable cable outer diameter Φ6mm~Φ55mm
下进下出、下进上出、上进上出、上进下出
进线口方向 Inlet direction Below Incoming line below out line, below Incoming line above out line,
above Incoming line above out line, above Incoming line below out line
