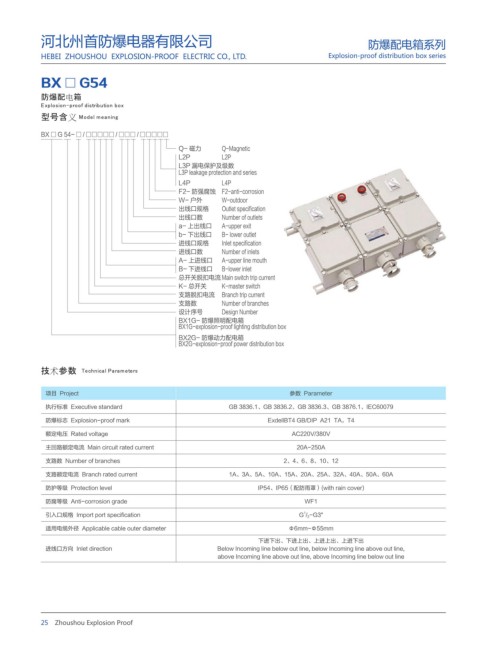

河北州首防爆电器有限公司 防爆配电箱系列

HEBEI ZHOUSHOU EXPLOSION-PROOF ELECTRIC CO., LTD. Explosion-proof distribution box series

BX □ G54
ٝЕ஥׈ད
͒΅ͽ͹ͼ΀Ͷͼͻ̺ͽͿͼͼͳḤͱͶ΀΁ͿͶͯ΂΁ͶͼͻḤͯͼ΅
྘ݼݣၬ ͚ͼͱͲ͹ḤͺͲͮͻͶͻʹ
BX □ G 54- □ / □□□□□ / □□□ / □□□□□

Q- 磁力 Q-Magnetic
L2P L2P
L3P 漏电保护及级数
L3P leakage protection and series
L4P L4P
F2- 防强腐蚀 F2-anti-corrosion
W- 户外 W-outdoor
出线口规格 Outlet specification
出线口数 Number of outlets
a- 上出线口 A-upper exit
b- 下出线口 B- lower outlet
进线口规格 Inlet specification
进线口数 Number of inlets
A- 上进线口 A-upper line mouth
B- 下进线口 B-lower inlet
总开关脱扣电流 Main switch trip current
K- 总开关 K-master switch
支路脱扣电流 Branch trip current
支路数 Number of branches
设计序号 Design Number
BX1G- 防爆照明配电箱
BX1G-explosion-proof lighting distribution box
BX2G- 防爆动力配电箱
BX2G-explosion-proof power distribution box

࠯ඌҕඔḤḤ ͡ͲͰ͵ͻͶͰͮ͹Ḥͮ͝ͿͮͺͲ΁ͲͿ΀

项目 Project 参数 Parameter

执行标准 Executive standard GB 3836.1、GB 3836.2、GB 3836.3、GB 3876.1、IEC60079
防爆标志 Explosion-proof mark ExdellBT4 GB/DIP A21 TA，T4
额定电压 Rated voltage AC220V/380V
主回路额定电流 Main circuit rated current 20A-250A
支路数 Number of branches 2、4、6、8、10、12
支路额定电流 Branch rated current 1A、3A、5A、10A、15A、20A、25A、32A、40A、50A、60A
防护等级 Protection level IP54、IP65（配防雨罩）(with rain cover)
防腐等级 Anti-corrosion grade WF1
1
引入口规格 Import port specification G / 2 -G3"
适用电缆外径 Applicable cable outer diameter Φ6mm~Φ55mm
下进下出、下进上出、上进上出、上进下出
进线口方向 Inlet direction Below Incoming line below out line, below Incoming line above out line,
above Incoming line above out line, above Incoming line below out line
