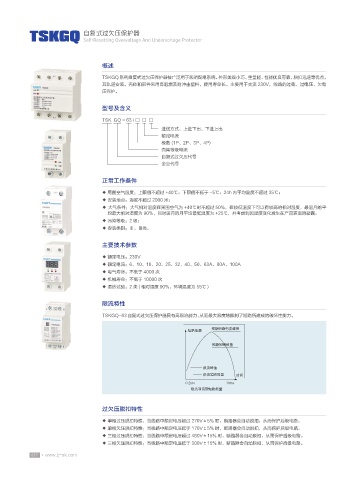

TSKGQ 自复式过欠压保护器
Self-Resetting Overvoltage And Undervoltage Protector

概述

TSKGQ 系列自复式过欠压保护器被广泛用于照明配电系统。外形美观小巧、重量轻、性能优良可靠，脱扣迅速等优点，
其轨道安装，壳体和部件采用高阻燃及耐冲击塑料，使用寿命长。主要用于交流 230V，线路的过载、过电压、欠电
压保护。

型号及含义
TSK GQ - 63 / □ □ □
进线方式：上进下出、下进上出
额定电流
极数 (1P、2P、3P、4P)
壳架等级电流
自复式过欠压代号
企业代号

正常工作条件

◆ 周围空气温度：上限值不超过 +40℃；下限值不低于 -5℃；24h 内平均温度不超过 35℃；
◆ 安装地点：海拔不超过 2000 米；
◆ 大气条件：大气相对湿度在周围空气为 +40℃时不超过 50%，在较低温度下可以有较高的相对湿度，最湿月的平
均最大相对湿度为 90%，同时该月的月平均最低温度为 +25℃，并考虑到因温度变化发生在产品表面的凝露；
◆ 污染等级：2 级；
◆ 安装类别：Ⅱ、Ⅲ类。

主要技术参数

◆ 额定电压：230V
◆ 额定电流：6、10、16、20、25、32、40、50、63A、80A、100A
◆ 电气寿命：不低于 4000 次
◆ 机械寿命：不低于 10000 次
◆ 湿热试验：2 类 ( 相对湿度 90%，环境温度为 55℃ )

限流特性

TSKGQ-63自复式过欠压保护器具有高限流能力，从而最大限度地限制了短路所造成的破坏性能力。

ᮔయᆀᡸႂึࢎϘ
ᆀᡸႂຸ

ᮔయᆀᡸᑞ᧙

ᬌึࢎϘ
ᬌึᆀᡸᑞ᧙ ௐᫍ
NT NT
ᬌึ֖ᮔయᆀᡸᑞ᧙

过欠压脱扣特性

◆ 单相过压脱扣特性：当线路中额定电压超过 270V±5% 时，断路器会自动脱扣，从而保护后级电路。
◆ 单相欠压脱扣特性：当线路中额定电压低于 170V±5% 时，断路器会自动脱扣，从而保护后级电路。
◆ 三相过压脱扣特性：当线路中额定电压超过 460V±15% 时，断路器会自动脱扣，从而保护后级电路。
◆ 三相欠压脱扣特性：当线路中额定电压低于 300V±15% 时，断路器会自动脱扣，从而保护后级电路。
