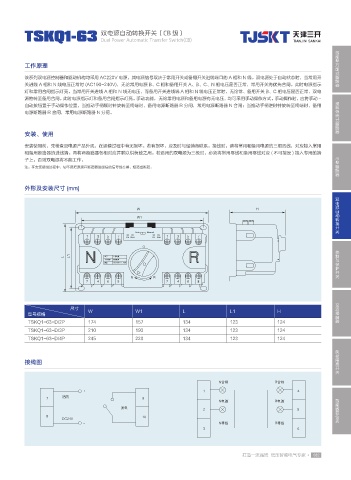

TSKQ1-63 双电源自动转换开关（CB 级）
Dual Power Automatic Transfer Switch(CB)
智能型万能式断路器

工作原理

该系列双电源控制器和驱动机构均采用 AC220V 电源，其电源信号取决于常用开关或备用开关进线端口的 A 相和 N 线。双电源处于自动状态时，当常用开
关进线 A 相和 N 线电压正常时 (AC190-240V)，无论常用电源 B、C 相和备用开关 A、B、C、N 相电压是否正常，常用开关将优先合闸。此时电源指示
灯和常用合闸指示灯亮。当常用开关进线 A 相和 N 线无电压，而备用开关进线端 A 相和 N 线电压正常时，无论常、备用开关 B、C 相电压是否正常，双电
源将转至备用合闸。此时电源指示灯和备用合闸指示灯亮。手动功能， 无论常用电源和备用电源有无电压，均可采用手动操作方式。手动操作时，应将手动 - 塑料外壳式断路器
自动按钮置于手动操作位置，当推动手柄顺时针旋转至终端时，备用电源断路器 R 分闸，常用电源断路器 N 合闸；当推动手柄逆时针旋转至终端时，备用
电源断路器 R 合闸，常用电源断路器 N 分闸。

安装、使用

安装使用前，先检查双电源产品外观，在运输过程中有无损坏。若有损坏，应及时与经销商联系。接线时，请将常用和备用电源的三相四线，对应接入常用
和备用断路器的进线端。再将两断路器各相对应并联以供负载之用。若选用的双电源为三极时，必须将常用零线和备用零线对应 ( 不可接反 ) 接入专用的端
小型断路器
子上，否则双电源将不能工作。
注：在安装接线过程中，切不要把原接在断路器进线端的信号线忘掉、短路或断路。

外形及安装尺寸 (mm)
双电源自动转换开关
8 )
8

"VUP .BOVBM
6O /PO 6S 3VO
0
控制与保护开关
- - ۋՁ ࢹͺႂึ
ࢹͺႂԌ ଌ҃ႂԌ
ᮟည (#
/ 3

交流接触器
尺寸 W W1 L L1 H
型号规格
TSKQ1-63-D/2P 174 157 134 123 124
TSKQ1-63-D/3P 210 193 134 123 124
TSKQ1-63-D/4P 245 228 134 123 124
负荷隔离开关

接线图

/ऴ䬤 3ऴ䬤

⊴䭞 智能数显仪表
/⩡⎼ 3⩡⎼
ࣽ⩡

%$ 7
/䰢㏫ 3䰢㏫

打造一流品质 低压智能电气专家 • 082
