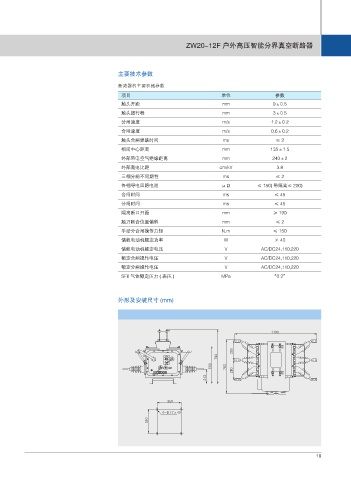

Page 17 - 安德利集团有限公司

项目 单位 参数
触头开距 mm 9±0.5
触头超行程 mm 3±0.5
分闸速度 m/s 1.2±0.2
合闸速度 m/s 0.6±0.2
触头合闸弹跳时间 ms ≤2
相间中心距离 mm 135±1.5
外部带电空气绝缘距离 mm 240±2
外部爬电比距 cm/kV 3.8
三相分闸不同期性 ms ≤2
各相导电回路电阻 μΩ ≤ 150( 带隔离≤ 200)
合闸时间 ms ≤ 45
分闸时间 ms ≤ 45
隔离断口开距 mm ≥ 190
触刀刚合位置偏斜 mm ≤2
手动分合闸操作力矩 N.m ≤ 150
储能电动机额定功率 W ≯ 40
储能电动机额定电压 V AC/DC24,110,220
额定合闸操作电压 V AC/DC24,110,220
额定分闸操作电压 V AC/DC24,110,220
SF6 气体额定压力 ( 表压 ) MPa “0.2”

୮
६

ᦱ਎୮ ᦱ਎६
Ẑࠎ㡣 ᕘࠎ㡣

Ÿ f

10
