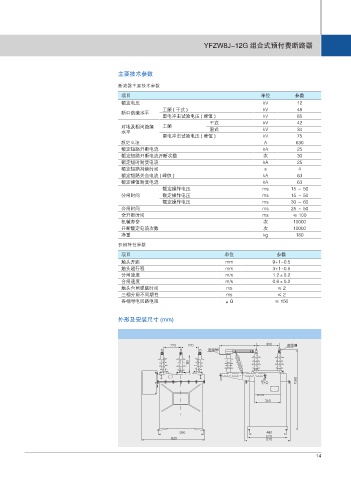

项目 单位 参数
额定电压 kV 12
工频(干式) kV 48
断口绝缘水平
雷电冲击试验电压 ( 峰值 ) kV 85
干式 kV 42
对地及相间绝缘 工频 湿式 kV 34
水平
雷电冲击试验电压 ( 峰值 ) kV 75
A 630
额定短路开断电流 kA 25
额定短路开断电流开断次数 次 30
额定短时耐受电流 kA 25
额定短路持续时间 s 4
额定短路关合电流 ( 峰值 ) kA 63
额定峰值耐受电流 kA 63
额定操作电压 ms 15 ～ 50
分闸时间 额定操作电压 ms 15 ～ 50
额定操作电压 ms 30 ～ 60
合闸时间 ms 25 ～ 50
全开断时间 ms ≤ 100
机械寿命 次 10000
开断额定电流次数 次 10000
净重 kg 180

项目 单位 参数
触头开距 mm 9+1-0.5
触头超行程 mm 3+1-0.5
分闸速度 m/s 1.2±0.2
合闸速度 m/s 0.6±0.2
触头合闸弹跳时间 ms ≤2
三相分闸不同期性 ms ≤2
各相导电回路电阻 μΩ ≤ 150

䔇㏫ӓ
䔇㏫ӓ

ܲऴ

14
