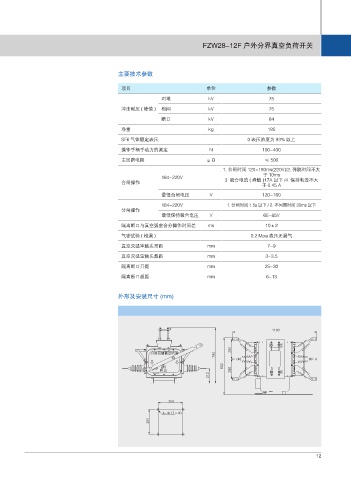

Page 19 - 安德利集团有限公司

项目 单位 参数

对地 kV 75
冲击耐压 ( 峰值 ) 相间 kV 75
断口 kV 84
净重 kg 185
SF6 气体额定表压 0 表压浓度为 93% 以上

操作手柄手动力的测定 N 100-400
主回路电阻 μΩ ≤ 500
1. 合闸时间 120-180ms(220V)/2. 弹跳时间不大
于 10ms
184-220V
合闸操作 3. 吸合电流 ( 峰值 )17A 以下 /4. 保持电流不大
于 0.45 A
最低合闸电压 V 120-160

184-220V 1. 分闸时间 1.5s 以下 / 2. 不同期时间 30ms 以下
分闸操作
最低保持吸合电压 V 65-85V
隔离断口与真空弧室合分操作时间差 ms 10±2
气密试验 ( 检漏 ) 0.2 Mpa 表压无漏气
真空灭弧室触头开距 mm 7-9
真空灭弧室触头超距 mm 3-3.5

隔离断口开距 mm 25-30
隔离断口超距 mm 6-13
