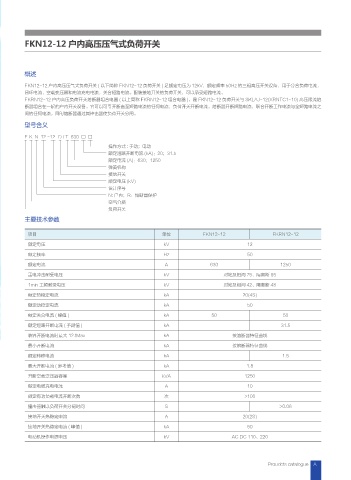

Page 81 - 江西佰恩电气科技有限公司

FKN12-12 户内高压压气式负荷开关

概述

FKN12-12 户内高压压气式负荷开关 ( 以下简称 FKN12-12 负荷开关 ) 是额定电压为 12kV，额定频率 50Hz 的三相高压开关设备，用于分合负荷电流，
闭环电流，空载变压器和电流充电电流，关合短路电流。配装接地开关的负荷开关，可以承受短路电流。
FKRN12-12 户内高压负荷开关熔断器组合电器 ( 以上简称 FKRN12-12 组合电器 )，是 FKN12-12 负荷开关与 SKLAJ-12(XRNTC1-10) 高压限流熔
断器组合在一起的户内开关设备。它可以可靠开断直至短路电流的任何电流；负荷开关开断电流，熔断器开断短路电流，联合开断工作电流与全短路电流之
间的任何电流，同时熔断器通过其撞击器使负荷开关分闸。
型号含义

F K N 12 - 12 D / T 630 □ □
操作方式 : 手动；电动
额定短路开断电流 (kA)：20；31.5
额定电流 (A)：630；1250
弹簧机构
接地开关
额定电压 (kV)
设计序号
N: 户内；R：熔断器保护
空气介质
负荷开关
主要技术参数

项目 单位 FKN12-12 FKRN12-12
额定电压 kV 12
额定频率 Hz 50
额定电流 A 630 1250
雷电冲击耐受电压 kV 对地及相间 75、隔离断 85

1min 工频耐受电压 kV 对地及相间 42、隔离断 48
额定热稳定电流 kA 20(4S)
额定动稳定电流 kA 50
额定关合电流 ( 峰值 ) kA 50 50
额定短路开断电流 ( 予期值 ) kA 31.5

临界开断电流时最大 12.tMax kA 按溶断器特征曲线
最小开断电流 kA 按熔断器特征曲线
额定转移电流 kA 1.5
最大开断电流 ( 参考值 ) kA 1.8
开断空载变压器容量 kVA 1250
额定电缆充电电流 A 10

额定有功负载电流开断次数 次 >100
撞击器触以负荷开关分闸时间 S >0.06
接地开关热稳定电流 A 20(2S)
接地开关热稳定电流 ( 峰值 ) kA 50
电动机操作电源电压 kV AC DC 110、220
