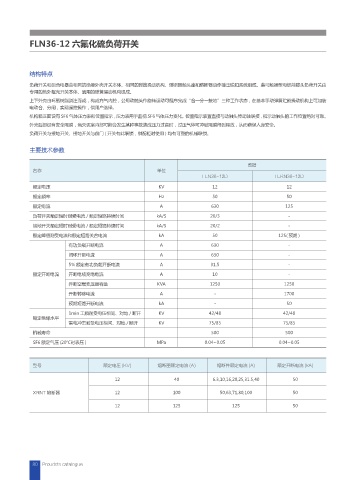

FLN36-12 六氟化硫负荷开关

结构特点

负荷开关和组合电器由相同的绝缘外壳开关本体、相同的弹簧操动机构、熔断器触头座和熔断器动作撞击脱扣系统组成。装可触摸型电缆前接头负荷开关由
专用的绝外躯壳开关本体、通用的弹簧操动机构组成。
上下外壳由环氧树脂浇注而成，构成充气内腔，公用动触头作旋转运动可循序完成“合一分一接地”三种工作状态，在基本手动弹簧贮能操动机构上可加装
电动合、分闸，实现遥控操作，供用户选择。
机构箱正面设有 SF6 气体压力表和位置指示，压力表用于监视 SF6 气体压力变化。位置指示装置直接与动触头传动轴联接，指示动触头的工作位置绝对可靠。
外壳后部设有安全隔膜，当灭弧室内部可能会发生某种事故造成压力过高时，过压气体可冲破隔膜得到释放，从而确保人身安全。
负荷开关与接地开关、接地开关与前门 ( 开关有此联锁，供配柜时使用 ) 均有可靠的机械联锁。

主要技术参数

数据
名称 单位
FLN36-12D FLRN36-12D

额定电压 KV 12 12
额定频率 Hz 50 50
额定电流 A 630 125
负荷开关额定短时耐受电流 / 额定短路持续时间 kA/S 20/3 -
接地开关额定短时耐受电流 / 额定短路持续时间 kA/S 20/2 -
额定峰值耐受电流和额定短路关合电流 kA 50 125( 预期 )
有功负载开断电流 A 630 -
闭环开断电流 A 630 -
5% 额定有功负载开断电流 A 31.5 -
额定开断电流 开断电缆充电电流 A 10 -
开断空载变压器容量 KVA 1250 1250
开断转移电流 A - 1700
预期短路开断电流 kA - 50

1min 工频耐受电压相间、对地 / 断开 KV 42/48 42/48
额定绝缘水平
雷电冲击耐受电压相间、对地 / 断开 KV 75/85 75/85
机械寿命 500 500
SF6 额定气压 (20℃时表压 ) MPa 0.04~0.05 0.04~0.05

型号 额定电压 (KV) 熔断器额定电流 (A) 熔断件额定电流 (A) 额定开断电流 (kA)

12 40 6.3,10,16,20,25,31.5,40 50

XRNT 熔断器 12 100 50,63,71,80,100 50
12 125 125 50

80
