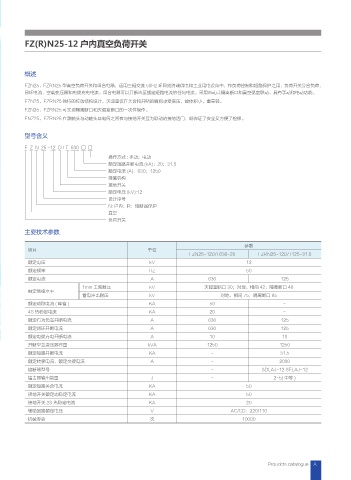

P. 83
FZ(R)N25-12 户内真空负荷开关
概述
FZN25、FZRN25 型真空负荷开关和组合电器，适用三相交流 50Hz 环网或终端供电和工业用电设备中，作负荷控制和短路保护之用，负荷开关分合负荷、
闭环电流、空载变压器和电缆充电电流。组合电器可以开断直至额定短路电流的任何电流。采用直动式隔离断口和真空弧室联动。具有手动和电动功能。
FZN25、FZRN25 独特的传动结构设计，灭弧室仅在关合和开断的瞬间承受高压，故体积小，重量轻。
FZN25、FZRN25 可实现隔离断口和灭弧室断口的一次性操作。
FNZ25、FZRN25 在静触头与动触头导电筒之间有与接地开关互为联动的接地活门，既保证了安全又方便了检修。
型号含义
F Z N 25 - 12 D / T 630 □ □
操作方式 : 手动；电动
额定短路开断电流 (kA)：20；31.5
额定电流 (A)：630；1250
弹簧机构
接地开关
额定电压 (kV):12
设计序号
N: 户内；R：熔断器保护
真空
负荷开关
主要技术参数
参数
项目 单位
FZN25-12D/T630-20 FZRN25-12D/T125-31.5
额定电压 kV 12
额定频率 HZ 50
额定电流 A 630 125
1min 工频耐压 kV 灭弧室断口 30；对地、相间 42；隔离断口 48
额定绝缘水平
雷电冲击耐压 kV 对地、相间 75；隔离断口 85
额定动稳电流 ( 峰值 ) KA 50 -
4S 热稳定电流 KA 20 -
额定有功负载开断电流 A 630 125
额定闭环开断电流 A 630 125
额定电缆充电开断电流 A 10 10
开断空载变压器容量 kVA 1250 1250
额定短路开断电流 KA - 31.5
额定转移电流、额定交接电流 A - 2000
熔断器型号 - SDLAJ-12 SFLAJ-12
撞击器输出能量 J - 2-5( 中等 )
额定短路关合电流 KA 50
接地开关额定动稳定电流 KA 50
接地开关 2S 热稳定电流 KA 20
辅助回路额定电压 V AC/CD：220/110
机械寿命 次 10000
