P. 34
XGN66-12(Z)
箱型固定交流金属封闭开关设备
VS1-12 型真空断路器主要技术参数
项目 单位 参数
额定电压 kV 12
额定电流 A 630，1250
额定短路开断电流 kA 20，25，31.5
额定短路关合电流 kA 50，63，80
额定短时耐受电流 (4s 有效值 ) kA 20，25，31.5
额定峰值耐受电流 ( 峰值 ) kA 50，63，80
机械寿命 次 10000
额定短路开断电流开断次数 次 50
额定操作顺序 分 -0.3s- 合分 -180s- 合分
触头开距 mm 11±1
触头接触行程 mm 4±0.5
相间中心距 mm 210
分闸速度 m/s 1.2±0.2
合闸速度 m/s 0.6±0.2
分闸时间 ms ≤ 60
合闸时间 ms ≤ 75
三相分闸同期性 ms ≤2
合闸弹跳 ms ≤2
回路电阻 μΩ ≤ 45
触头累积允许磨损厚度 mm 3
注：其它电器元件的技术参数见其各自的使用说明书。开关柜额定电流大于 1600A 的方案须与本公司协商解决。
结构特点

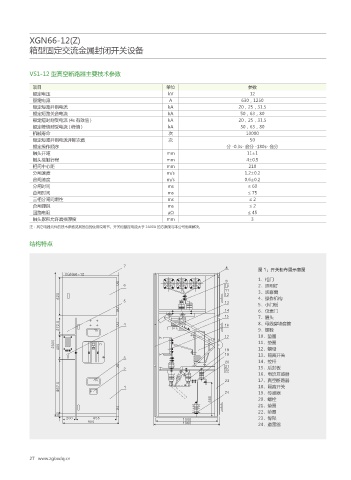

图 1：开关柜布置示意图
9(/
1、柜门
2、照明灯
3、观察窗
4、操作机构
5、小门板
6、仪表门
7、眉头
8、母线穿墙套管
9、螺栓
10、垫圈
11、垫圈
12、螺母
13、隔离开关
14、拉杆
15、后封板
16、电流互感器
17、真空断路器
18、隔离开关
19、传感器
20、螺栓
21、垫圈
22、垫圈
23、骨架
24、避雷器
