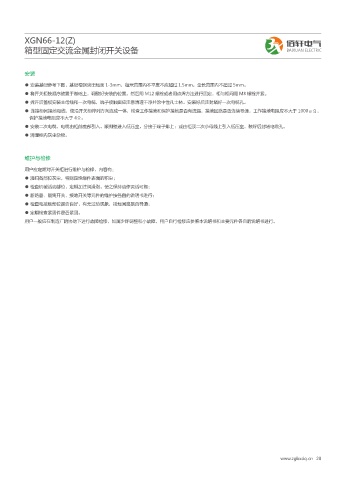

XGN66-12(Z) 佰轩电气
箱型固定交流金属封闭开关设备 BAIXUAN ELECTRIC
佰轩电气
BAIXUAN ELECTRIC
安装
● 安装基础参考下图，基础槽钢突出地面 1-3mm，每米范围内不平度不应超过 1.5mm，全长范围内不超过 5mm。
● 将开关柜按顺序放置于基础上，调整好安装的位置。然后用 M12 螺栓或者用点焊方法进行固定，柜与柜间用 M8 螺栓并紧。
● 拆开后盖板安装主母线和一次电缆，端子接触面应注意清理干净并涂中性凡士林。安装好后注封堵好一次电缆孔。
● 连接柜间接地母线，使沿开关柜排列方向连成一体，检查工作接地和保护接地是否有遗漏，接地回路是否连续导通，工作接地电阻应不大于 1000μΩ，
保护接地电阻应不大于 4Ω。
● 安装二次电缆，电缆由柜前底部引入，顺侧壁进入低压室，分接于端子排上；或由柜顶二次小母线上引入低压室，装好后封堵电缆孔。
● 清理柜内灰尘杂物。
维护与检修
用户应定期对开关柜进行维护与检修，内容有：
● 清扫各部位灰尘，特别是绝缘件表面的积尘；
● 检查机械活动部位，定期加注润滑脂，使之保持动作灵活可靠；
● 断路器、隔离开关、接地开关等元件的维护按各自的说明书进行；
● 检查电接触部位是否良好，有无过热现象，接地回路是否导通；
● 定期检查紧固件是否紧固。
用户一般应在制造厂的协助下进行故障检修，如属少许调整和小故障，用户自行检修应参照本说明书和主要元件各自的说明书进行。
