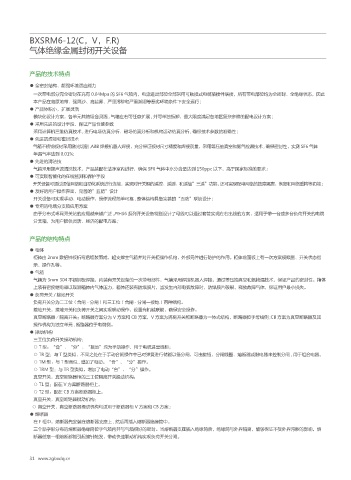

BXSRM6-12(C，V，F.R)
气体绝缘金属封闭开关设备

产品的技术特点

● 全密封结构，超强环境适应能力
一次带电部分完全密封在充有 0.04Mpa 的 SF6 气箱内，电流进出部位全部采用可触摸式电缆插接件联接，所有带电部位均为全密封、全绝缘状态，因此
本产品在高原地带、强风沙、高盐雾、严里污秽和严重潮湿等恶劣环境条件下安全运行 ;
● 产品体积小，扩展灵活
模块化设计方案，各单元共箱组合灵活 , 气箱左右可任意扩展 , 并可单独拆卸，最大限度满足各地区复杂多样的配电设计方案 ;
● 采用先进的设计手段，保证产品性能参数
采用计算机三维仿真技术 , 进行电场仿真分析、磁场仿真分析和机构运动仿真分析 , 确保技术参数的准确性 ;
● 先进的焊接和密封技术
气箱不锈钢板材采用激光切割 ,ABB 焊接机器人焊接，充分保证板材尺寸精度和焊接质量，采用等压抽真空和氦气检漏技术 , 确保密封性，实测 SF6 气体
年漏气率达到 0.01%;
● 先进的清洁技
气箱采用超声波清洗技术，产品装配在洁净室内进行，确保 SF6 气体中水分含量达到 150ppc 以下，高于国家标准的要求 ;
● 可实现智能化的在线监测和保护手段
开关设备可通过通信网络和自动化系统进行连接，实现对开关框的遥控、遥测、和遥信”三遥”功能 , 还可实现配电网络的故障隔离、恢复和网络重构等功能 ;
● 友好的用户操作界面，完善的”五防”设计
开关设备可实现手动、电动操作，操作流程简单可靠 , 整体结构具备完善的“五防”联锁设计 ;
● 专用的电缆分支箱应用方案
由于分布式环网开关站的应用越来越广泛 ,JYHS6 系列开关设备特别设计了母线可以通过套管实现左右出线的方案，适用于带一台或多台负荷开关的电缆
分支箱，为用户提供灵活、经济的配电方案 ;

产品的结构特点

● 柜体
柜体由 2mm 敷铝锌板折弯后组装而成，起支撑主气箱并对开关柜操作机构，外部元件进行防护的作用。柜体前面板上有—次方案模拟图、开关状态指
示、操作孔等。
● 气箱
气箱为 3mm 304 不锈钢板焊接，内装有开关设备的一次带电部件，气箱采用焊接机器人焊接，通过等压抽真空和氦检漏技术，保证产品的密封性。箱体
上装有密度继电器以观测箱体内气体压力，箱体还装有防爆膜片，当发生内部电弧故障时，防爆膜片破裂，释放故障气体，保证用户最小损失。
● 负荷开关 / 接地开关
负荷开关分为二工位（合闸 - 分闸）和三工位（合闸 - 分闸—接地）两种结构。
接地开关：接地开关和负荷开关之间实现联动操作，设置有机械联锁，确保安全操作。
真空断路器／隔离开关：断路器方案分为 V 方案和 CB 方案，V 方案为隔离开关和断路器为一体式结构，断路器位于母线侧 ;CB 方案为真空断路器及其
操作机构为独立单元 , 断路器位于电缆侧。
● 操动机构
三工位负荷开关操动机构：
○ T型：“合”、“分”、“接地”均为手动操作，用于电缆进出线柜；
○ TR 型：与 T 型类似，不同之处在于手动合闸操作中已对弹簧进行储能以备分闸，可由旋钮、分闸线圈、熔断器或继电器来控制分闸 , 用于组合电器。
○ TM 型：与 T 型类似 , 增加了电动。“合”、“分”操作。
○ TRM 型：与 TR 型类似，增加了电动“台”、“分”操作。
真空开关，真空断路器柜的三工位隔离开关操动机构：
○ T1 型：配在 V 方案断路器柜上。
○ T2 型：配在 CB 方案断路器柜上。
真空开关，真空断路器撰动机构：
○ 真空开关，真空断路器操动机构句适用于断路器柜 V 方案和 CB 方案 ;
● 熔断器
在 F 柜中，熔断器先安装在熔断器支座上 , 然后再插入熔断器绝缘筒中。
三个品字形分布的熔断器绝缘筒位于气箱内并与气箱很好的密封。当熔断器支座插入绝缘筒后，绝缘筒与外界隔离，能够保证不受外界污秽的影响，熔
断器任意—相熔断都能引起撞针触发，带动快速联动机构实现负荷开关分闸。

31 www.zgbxdq.cn
