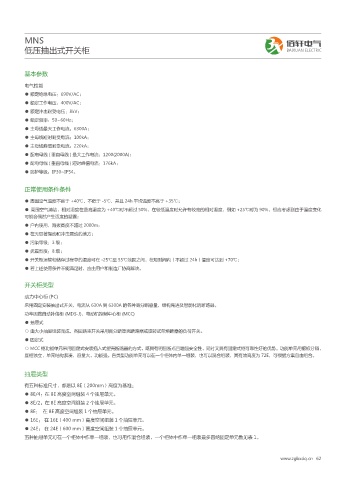

MNS 佰轩电气
低压抽出式开关柜 BAIXUAN ELECTRIC
佰轩电气
BAIXUAN ELECTRIC
基本参数

电气性能
● 额定绝缘电压：690V/AC；
● 额定工作电压：400V/AC；
● 额定冲击耐受电压：8kV；
● 额定频率：50~60Hz；
● 主母线最大工作电流：6300A；
● 主母线短时耐受电流：100kA；
● 主母线峰值耐受电流：220kA；
● 配电母线 ( 垂直母线 ) 最大工作电流：1200(2000A)；
● 配电母线 ( 垂直母线 ) 短时峰值电流：176kA；
● 防护等级：IP30~IP54。

正常使用条件条件

● 周围空气温度不高于 +40℃，不低于 -5℃，并且 24h 平均温度不高于 +35℃；
● 周围空气清洁，相对湿度在最高温度为 +40℃时不超过 50%，在较低温度时允许有较高的相对湿度，例如 +25℃时为 90%，但应考虑到由于温度变化
可能会偶然产生适度的凝露；
● 户内使用，海拔高度不超过 2000m；
● 在无显著摇动和冲击震动的地方；
● 污染等级：3级；
● 抗震烈度：8级；
● 开关柜运输和储存过程中的温度可在 -25℃至 55℃范围之间，在短时间内（不超过 24h）温度可达到 +70℃；
● 若上述使用条件不能满足时，应由用户和制造厂协商解决。

开关柜类型

动力中心柜 (PC)
采用固定安装抽出式开关，电流从 630A 到 6300A 的各种高分断容量，结构先进及智能化的断路器。
功率因数自动补偿柜 (MDS-J)，电动机控制中心柜 (MCC)
● 抽屉式
○ 由大小抽屉组装而成，各回路主开关采用高分断塑壳断路器或旋转式带熔断器的负荷开关。
● 固定式
○ MCC 柜功能单元采用固定式安装插入式塑壳断路器的方式，既具有明显断点且增强安全性，同时又具有固定式柜可靠性好的优势。功能单元用钢板分隔，
互相独立，单元结构紧凑，容量大，功能强。各类型功能单元可以在一个柜体内单一组装，也可以混合组装，其有效高度为 72E，可根据方案自由组合。

抽屉类型
有五种标准尺寸，都是以 8E（200mm）高度为基准：
● 8E/4：在 8E 高度空间组装 4 个抽屉单元。
● 8E/2：在 8E 高度空间组装 2 个抽屉单元。
● 8E： 在 8E 高度空间组装 1 个抽屉单元。
● 16E： 在 16E（400 mm）高度空间组装 1 个抽屉单元。
● 24E： 在 24E（600 mm）高度空间组装 1 个抽屉单元。
五种抽屉单元可在一个柜体中作单一组装，也可用作混合组装，一个柜体中作单一组装最多容纳固定单元数见表 1。
