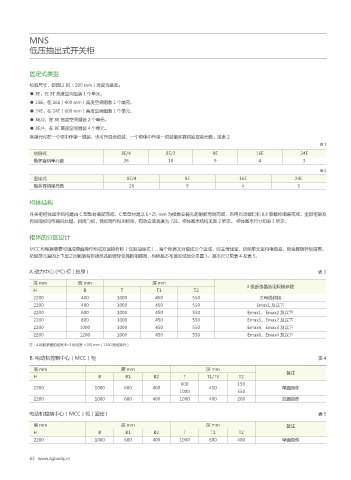

MNS
低压抽出式开关柜

固定式类型

标准尺寸，都是以 8E（200 mm）高度为基准：
● 8E：在 8E 高度空间组装 1 个单元。
● 16E：在 16E（400 mm）高度空间组装 1 个单元。
● 24E：在 24E（600 mm）高度空间组装 1 个单元。
● 8E/2：在 8E 高度空间组装 2 个单元。
● 8E/4：在 8E 高度空间组装 4 个单元。
各单元可在一个柜中作单一组装，也可作混合组装，一个柜体中作单一组装最多容纳抽屉单元数。见表 2
表 1
抽屉式 8E/4 8E/2 8E 16E 24E
最多容纳单元数 26 18 9 4 3
表 2
固定式 8E/4 8E 16E 24E
最多容纳单元数 26 9 4 3

柜体结构
开关柜柜体基本结构是由 C 型型材装配而成。C 型型材是以 E=25 mm 为模数安装孔的钢板弯制而成，采用自攻螺钉和 8.8 级螺栓组装而成。全部柜架及
内层隔板均作镀锌处理。四周门板，侧板则作粉未喷涂，有效安装高度为 72E。柜体基本结构见图 2 所示。 柜体基本尺寸如表 3 所示。

柜体的分区设计

MCC 柜根据需要可组成单面操作柜或双面操作柜（仅限抽屉式），每个柜体又分隔成三个区域，即主母线室、功能单元室和电缆室。用金属镀锌板隔离。
功能单元室的上下层之间都装有带通风孔的镀锌金属板相隔离，柜体基本布置区域划分见图 3。基本尺寸见表 4 及表 5。

A 动力中心 (PC) 柜 ( 抽屉 ) 表 3
高 mm 宽 mm 深 mm 3 极断路器选用规格参数
H B T T1 T2
2200 400 1000 450 550 主母线转接
2200 400 1000 450 550 Emax1 及以下
2200 600 1000 450 550 Emax1、Emax2 及以下
2200 800 1000 450 550 Emax3、Emax2 及以下
2200 1000 1000 450 550 Emax4、Emax3 及以下
2200 1200 1000 450 550 Emax6、Emax4 及以下

注：4 极断路器的柜宽 B=3 极柜宽 +200 mm（1200 宽柜除外）
B. 电动机控制中心（MCC）柜 表4

高 mm 宽 mm 深 mm
H B B1 B2 T T1/T3 T2 备注
600 150
2200 1000 600 400 450 单面操作
1000 550
2200 1000 600 400 1000 400 200 双面操作

电动机控制中心（MCC）柜 ( 固定 ) 表5

高 mm 宽 mm 深 mm 备注
H B B1 B2 T T1 T2
2200 1000 600 400 1000 600 400 单面操作
