温度

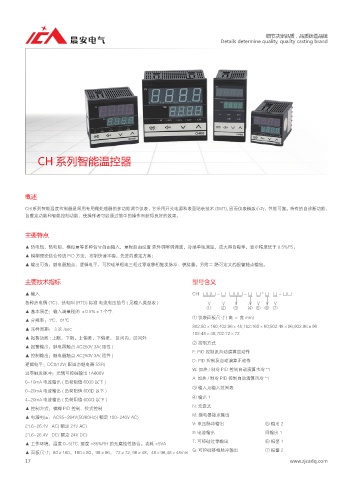

控制器 CH 系列智能温控器

概述

CH 系列智能温度控制器是采用专用微处理器的多功能调节仪表，它釆用开关电源和表面贴装技术 (SMT), 因而仪表精致小巧，性能可靠。特有的自诊断功能，
自整定功能和智能控制功能，使操作者可以通过简单的操作而获得良好的效果。

主要特点

▲ 热电偶、热电阻、模拟量等多种信号自由输入，量程自由设置 软件调零调满度，冷端单独测温，放大器自稳零，显示精度优于 0.5%FS；
▲ 模糊理论结合传统 PID 方法，控制快速平稳，先进的整定方案；
▲ 输出可选：继电器触点、逻辑电平、可控硅单相或三相过零或移相触发脉冲、模拟量。另附二 路可定义的报警触点输出。

主要技术指标 型号含义

▲ 输入 CH □□□ - □ □□□ - □ □ * □ □ - □□
各种热电偶 (TC)、热电阻 (RTD) 标准 电流电压信号 ( 见输入类型表 )
① ② ③ ④ ⑤ ⑥ ⑦
▲ 基本误差：输入满量程的 ±0.5%±1 个字
① 仪表面板尺寸 ( 高 × 宽 mm)
▲ 分辨率：1℃、01℃
802:80×160;402:96×48;162:160×80;502:48×96;902:96×96
▲ 采样周期： 3 次 /sec
102:48×48;702:72×72
▲ 报警功能 : 上限，下限，上偏差，下偏差， 区间内，区间外
② 控制方式
▲ 报警输出：继电器触点 AC250V 3A( 阻性 )
F: PID 控制及自动演算逆动作
▲ 控制输出：继电器触点 AC250V 3A( 阻性 )
D: PID 控制及自动演算正动作
逻辑电平：DC0/12V( 配固态继电器 SSR)
W: 加热 / 制冷 PID 控制自动演算水冷 *1
过零触发脉冲：光偶可控硅输出 1A600V
A: 加热 / 制冷 PID 控制自动演算风冷 *1
0-10mA 电流输出 ( 负荷阻值 6000 以下 )
③ 输入见输入范围表
0-20mA 电流输出 ( 负荷阻值 600D 以下 )
④ 输出 1
4-20mA 电流输出 ( 负荷阻值 600Q 以下 )
N: 无意义
▲ 控制方式：模糊 PID 控制、位式控制
M: 继电器接点输出
▲ 电源电压：AC85-264V(50/60Hz)( 额定 100-240V AC)
V: 电压脉冲输出 ⑤ 输出 2
21.6-26.4V AC( 额定 24V AC)
8: 电流输出 同输出 1
21.6-26.4V DC( 额定 24V DC)
T: 可控硅过零输出 ⑥ 报警 1
▲ 工作环境：温度 0-5(TC, 湿度 <85%RH 的无腐蚀性扬合。功耗 <5VA
G: 可控硅移相脉冲输出 ⑦ 报警 2
▲ 面板尺寸：80×160，160×80，96×96， 72×72, 96×48，48×96,48×48mm
