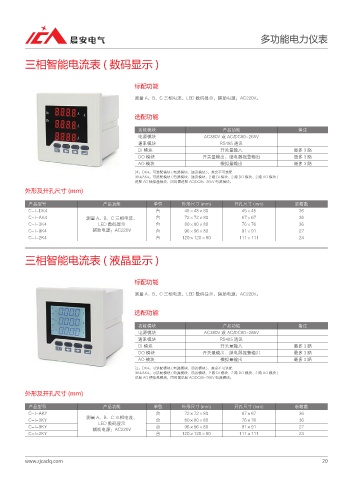

Page 23 - 乐清晨安电气有限公司

多功能电力仪表

三相智能电流表 ( 数码显示 )

标配功能

测量 A、B、C 三相电流、LED 数码显示、辅助电源；AC220V。

选配功能

功能模块 产品功能 备注
电源模块 AC380V 或 AC/DC80~265V
通讯模块 RS485 通讯
DI 模块 开关量输入 最多3路
DO 模块 开关量输出、继电器报警输出 最多3路
AO 模块 模拟量输出 最多3路
注：DK4：可选配模块 ( 电源模块、通讯模块 )、其余不可选配
3K4/AK4：可选配模块 ( 电源模块、通讯模块、2 路 DI 模块、2 路 DO 模块、2 路 AO 模块 )
选配 AO 模拟量模块，同时需选配 AC/DC85-265V 电源模块。
外形及开孔尺寸 (mm)

产品型号 产品功能 单位 外形尺寸 (mm) 开孔尺寸 (mm) 装箱数
C-I-DK4 台 48×48×80 45×45 36
C-I-AK4 测量 A、B、C 三相电流、 台 72×72×80 67×67 36
C-I-3K4 LED 数码显示 台 80×80×80 76×76 36
C-I-9K4 辅助电源：AC220V 台 96×96×80 91×91 27
C-I-2K4 台 120×120×80 111×111 24

三相智能电流表 ( 液晶显示 )

标配功能

测量 A、B、C 三相电流、LED 数码显示、辅助电源；AC220V。

选配功能

功能模块 产品功能 备注
电源模块 AC380V 或 AC/DC80~265V
通讯模块 RS485 通讯
DI 模块 开关量输入 最多3路
DO 模块 开关量输出、继电器报警输出 最多3路
AO 模块 模拟量输出 最多3路
注：DK4：可选配模块 ( 电源模块、通讯模块 )、其余不可选配
3K4/AK4：可选配模块 ( 电源模块、通讯模块、2 路 DI 模块、2 路 DO 模块、2 路 AO 模块 )
选配 AO 模拟量模块，同时需选配 AC/DC85-265V 电源模块。

外形及开孔尺寸 (mm)

产品型号 产品功能 单位 外形尺寸 (mm) 开孔尺寸 (mm) 装箱数
C-I-AKY 台 72×72×80 67×67 36
测量 A、B、C 三相电流、
C-I-3KY LED 数码显示 台 80×80×80 76×76 36
C-I-9KY 台 96×96×80 91×91 27
辅助电源：AC220V
C-I-2KY 台 120×120×80 111×111 24

www.zjcadq.com 20
