Page 22 - 乐清晨安电气有限公司

细节决定品质，品质铸造品牌
Details determine quality, quality casting brand

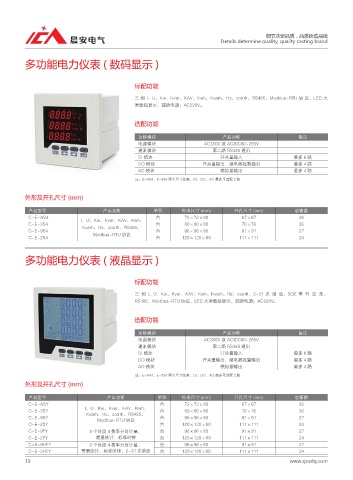

多功能电力仪表 ( 数码显示 )

标配功能

三 相 I、U、Kw、Kvar、KAV、Kwh、Kvarh、Hz、cosΦ、RS485、Modbus-RTU 协 议、LED 大
屏数码显示、辅助电源：AC220V。

选配功能

功能模块 产品功能 备注
电源模块 AC380V 或 AC/DC80~265V
通讯模块 第二路 RS485 通讯
DI 模块 开关量输入 最多6路
DO 模块 开关量输出、继电器报警输出 最多4路
AO 模块 模拟量输出 最多4路
注：E-AS4、E-3S4 两个尺寸仪表、DI、DO、AO 最多可选配 2 路

外形及开孔尺寸 (mm)

产品型号 产品功能 单位 外形尺寸 (mm) 开孔尺寸 (mm) 装箱数
C-E-AS4 I、U、Kw、Kvar、KAV、Kwh、 台 72×72×80 67×67 36
C-E-3S4 台 80×80×80 76×76 36
Kvarh、Hz、cosΦ、RS485、
C-E-9S4 台 96×96×80 91×91 27
Modbus-RTU 协议
C-E-2S4 台 120×120×80 111×111 24
多功能电力仪表 ( 液晶显示 )

标配功能

三 相 I、U、Kw、Kvar、KAV、Kwh、Kvarh、Hz、cosΦ、2~31 次 谐 波、SOE 事 件 记 录、
RS485、Modbus-RTU 协议、LED 大屏数码显示、辅助电源：AC220V。

选配功能

功能模块 产品功能 备注
电源模块 AC380V 或 AC/DC80~265V
通讯模块 第二路 RS485 通讯
DI 模块 开关量输入 最多6路
DO 模块 开关量输出、继电器报警输出 最多4路
AO 模块 模拟量输出 最多4路
注：E-AS4、E-3S4 两个尺寸仪表、DI、DO、AO 最多可选配 2 路
外形及开孔尺寸 (mm)

产品型号 产品功能 单位 外形尺寸 (mm) 开孔尺寸 (mm) 装箱数
C-E-ASY 台 72×72×80 67×67 36
I、U、Kw、Kvar、KAV、Kwh、
C-E-3SY 台 80×80×80 76×76 36
Kvarh、Hz、cosΦ、RS485、
C-E-9SY 台 96×96×80 91×91 27
Modbus-RTU 协议
C-E-2SY 台 120×120×80 111×111 24
C-E-9FY 8 个时段 4 费率分时计量、 台 96×96×80 91×91 27
C-E-2FY 需量统计、标准时钟 台 120×120×80 111×111 24
C-E-9HFY 8 个时段 4 费率分时计量、 台 96×96×80 91×91 27
C-E-2HFY 需量统计、标准时钟、2~31 次谐波 台 120×120×80 111×111 24
19 www.zjcadq.com
