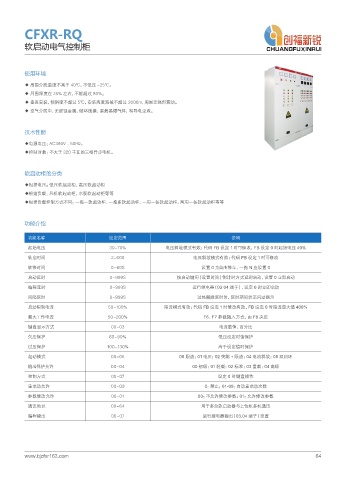

P. 75
CFXR-RQ
软启动电气控制柜
使用环境
◆ 周围介质温度不高于 40℃，不低压 -25℃。
◆ 周围湿度在 25% 左右，不能超过 80%。
◆ 垂直安装，倾斜度不超过 5℃，安装高度海拔不超过 2000m, 周围无强烈震动。
◆ 空气介质中，无腐蚀金属，破坏绝缘，易燃易爆气体，和导电尘埃。
技术性能
◆电源电压：AC380V 、50Hz。
◆控制对象：不大于 320 千瓦的三相异步电机。
软启动柜的分类
◆根据电压：低压软起动柜、高压软起动柜
◆根据负载：风机软起动柜、水泵软起动柜等等
◆根据负载控制方式不同：一拖一软起动柜、一拖多软起动柜、一用一备软起动柜、两用一备软起动柜等等
功能介绍
功能名称 设定范围 说明
起始电压 30-70% 电压斜坡模式有效；代码 FB 设定 1 时可修改， FB 设定 0 时起始电压 40%
软启时间 2-60S 电压斜坡模式有效；代码 FB 设定 1 时可修改
软停时间 0-60S 设置 0 为自由停车，一拖 N 应设置 0
启动延时 0-999S 按启动键用（设置时间）倒计时方式延时启动，设置 0 立即启动
编程延时 0-999S 运行继电器（03.04 端子），设定 0 时立即启动
间隔延时 0-999S 过热解除延时时，延时期间状态闪动提示
启动限制电流 50-100% 限流模式有效；代码 FB 设定 1 时修改有效， FB 设定 0 时限流最大值 400%
最大工作电流 50-200% F6、 F7 参数输入方式，由 F8 决定
键盘显示方式 00-03 电流数值，百分比
欠压保护 60-90% 低压设定时值保护
过压保护 100-130% 高于设定值时保护
起动模式 00-05 00 限流； 01 电压； 02 突跳 + 限流； 04 电流斜坡； 05 双闭环
输出保护允许 00-04 00 初级； 01 轻载； 02 标准； 03 重载； 04 高级
控制方式 00-07 设定 0 时键盘操作
重启动允许 00-09 0：禁止； 01-09：自动重启动次数
参数修改允许 00-01 00：不允许修改参数； 01：允许修改参数
通讯地址 00-64 用于多台软启动器与上位机多机通讯
编程输出 00-07 运行继电器输出（03.04 端子）设置
