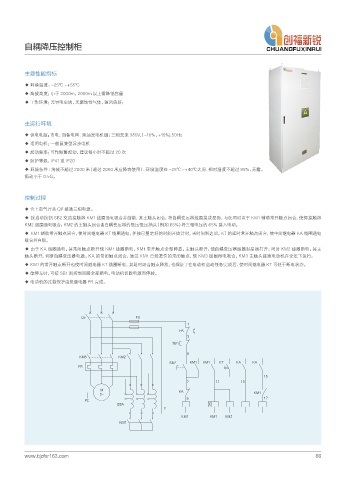

Page 77 - 北京创福新锐电器设备有限公司（成套）

自耦降压控制柜

主要性能指标

◆ 环境温度：-25℃ -+55℃
◆ 海拔高度：小于 2000m，2000m 以上需降低容量
◆ 工作环境：无导电尘埃，无腐蚀性气体，通风良好；

主运行环境
◆ 供电电源：市电、自备电网、柴油发电机组；三相交流 380V,（-10%，+15%),50Hz
◆ 适用电机：一般鼠笼型异步电机
◆ 起动频率：可作频繁起动，建议每小时不超过 20 次
◆ 防护等级：IP41 或 IP20
◆ 环境条件 : 海拔不超过 2000 米（超过 2000 米应降容使用）、环境温度在 -25℃ ~+40℃之间、相对湿度不超过 95%，无露。
振动小于 0.5G。

控制过程
◆ 合上空气开关 QF 接通三相电源。
◆ 按启动按钮 SB2 交流接触器 KM1 线圈通电吸合并自锁，其主触头闭合，将自耦变压器线圈接成星形，与此同时由于 KM1 辅助常开触点闭合，使得接触器
KM2 线圈通电吸合，KM2 的主触头闭合由自耦变压器的低压低压抽头（例如 65%）将三相电压的 65% 接入电动。
◆ KM1 辅助常开触点闭合，使时间继电器 KT 线圈通电，并按已整定好的时间开始计时，当时间到达后，KT 的延时常开触点闭合，使中间继电器 KA 线圈通电
吸合并自锁。
◆ 由于 KA 线圈通电，其常闭触点断开使 KM1 线圈断电，KM1 常开触点全部释放，主触头断开，使自耦变压器线圈封星端打开；同时 KM2 线圈断电，其主
触头断开，切断自耦变压器电源。KA 的常闭触点闭合，通过 KM1 已经复位的常闭触点，使 KM3 线圈得电吸合，KM3 主触头接通电动机在全压下运行。
◆ KM1 的常开触点断开也使时间继电器 KT 线圈断电，其延时闭合触点释放，也保证了在电动机启动任务完成后，使时间继电器 KT 可处于断电状态。
◆ 欲停车时，可按 SB1 则控制回路全部断电，电动机切除电源而停转。
◆ 电动机的过载保护由热继电器 FR 完成。

2' '6

'3

4#

,. ,.
4# ,. ,. ,5 ," ,"
'3

. ,"
_ ,.

1&
24"

,. ,. ,.
,.
