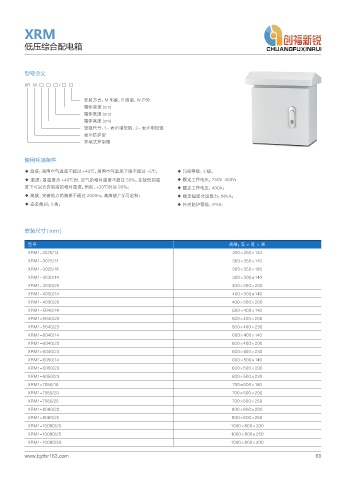

Page 79 - 北京创福新锐电器设备有限公司(成套)
P. 79

XRM

          低压综合配电箱




          型号含义

          XR  M  □  □  □ / □  □

                              安装方式:M 明装,R 暗装,W 户外
                              箱体深度 (cm)
                              箱体宽度 (cm)
                              箱体高度 (cm)
                              铰链代号:1- 表示暗铰链、2- 表示明铰链
                              表示防护型
                              挂墙式控制箱


          使用环境条件
          ◆ 温度:周围空气温度不超过 +40℃,周围空气温度下限不超过 -5℃;                ◆ 污染等级:3 级;
          ◆ 湿度:最温度为 +40℃时,空气的相对湿度不超过 50%,在较低的温                ◆ 额定工作电压:230V  400V;
          度下可以允许较高的相对湿度,例如,+20℃时达 90%;                        ◆ 额定工作电压:400A;
          ◆ 海拔:安装地点的海拔不超过 2000m,高海拔产品可定制;                     ◆ 额定短路分段能力:80kA;
          ◆ 安装类别:Ⅱ类;                                          ◆ 外壳防护等级:IP55;




          安装尺寸(mm)

           型号                                                                   规格:高×宽 × 深
           XRM1-2525/14                                                          250×250×140
           XRM1-3025/14                                                          300×350×140
           XRM1-3025/18                                                          300×350×180
           XRM1-3030/14                                                          300×300×140
           XRM1-3030/20                                                          300×300×200
           XRM1-4030/14                                                          400×300×140
           XRM1-4030/20                                                          400×300×200
           XRM1-5040/14                                                          500×400×140
           XRM1-5040/20                                                          500×400×200
           XRM1-5040/23                                                          500×400×230
           XRM1-6040/14                                                          600×400×140
           XRM1-6040/20                                                          600×400×200
           XRM1-6040/23                                                          600×400×230
           XRM1-6050/14                                                          600×500×140
           XRM1-6050/20                                                          600×500×200
           XRM1-6050/23                                                          600×500×230
           XRM1-7050/16                                                          700×500×160
           XRM1-7050/20                                                          700×500×200
           XRM1-7050/25                                                          700×500×250
           XRM1-8060/20                                                          800×600×200
           XRM1-8060/25                                                          800×600×250
           XRM1-10080/20                                                        1000×800×200
           XRM1-10080/25                                                        1000×800×250
           XRM1-10080/30                                                        1000×800×300

          www.bjcfxr163.com                                                                                   68
